01 · Feltárás
Csatornakamerázás
A cső belső állapotának vizuális megfigyelése, rögzítése és értékelése.
Csatornatechnika · duguláselhárítás · állapotvizsgálat

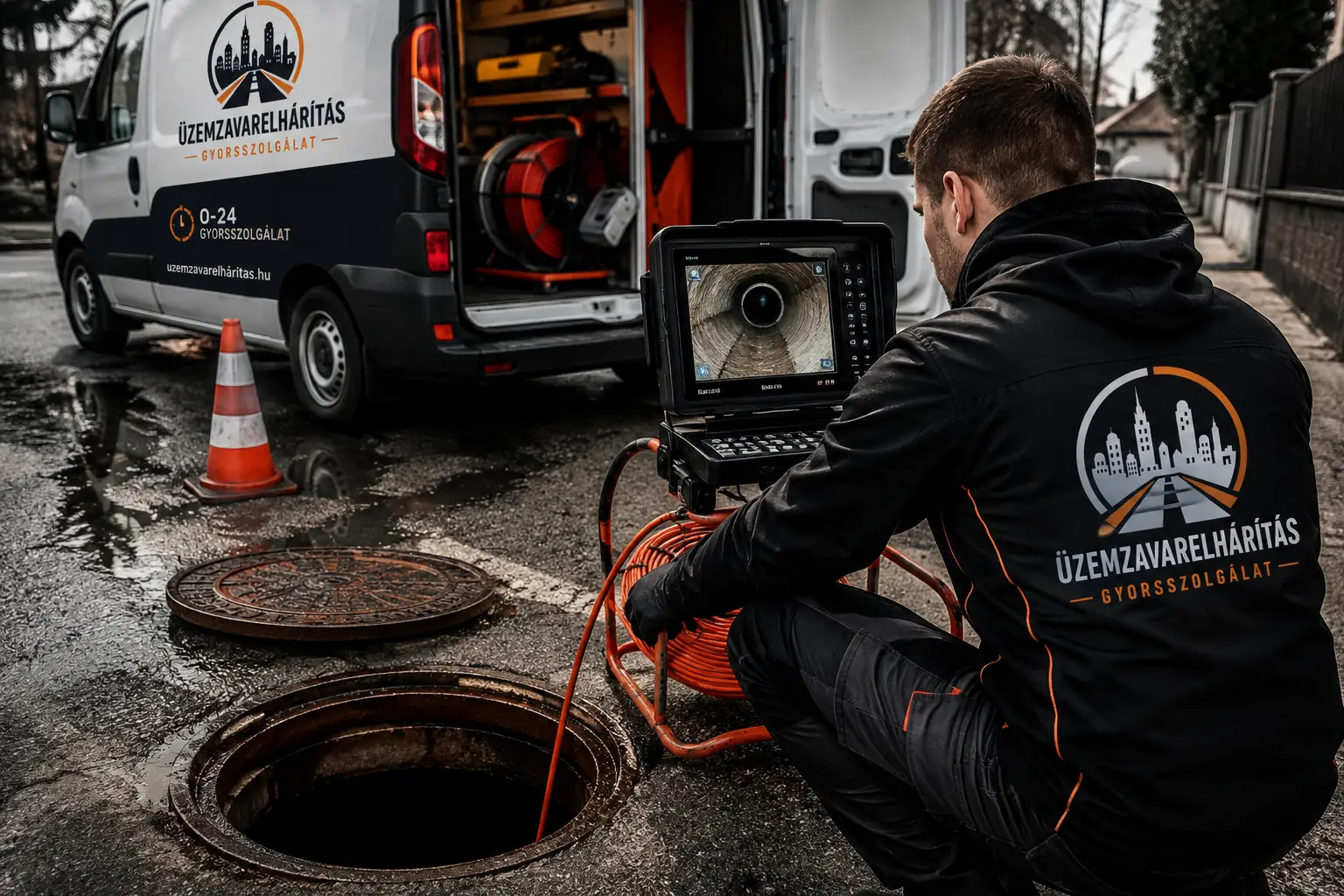

Csatornakamerázás és kamerás csővizsgálat visszatérő duguláselhárítás és nagyobb csatornahálózati hibák feltárásához
Visszatér a dugulás, nagyobb csatornaszakasz állapotát kell ellenőrizni, vagy javítás előtt szeretné látni, mi történik az alapvezetékben, fővezetékben vagy udvari csatornában?

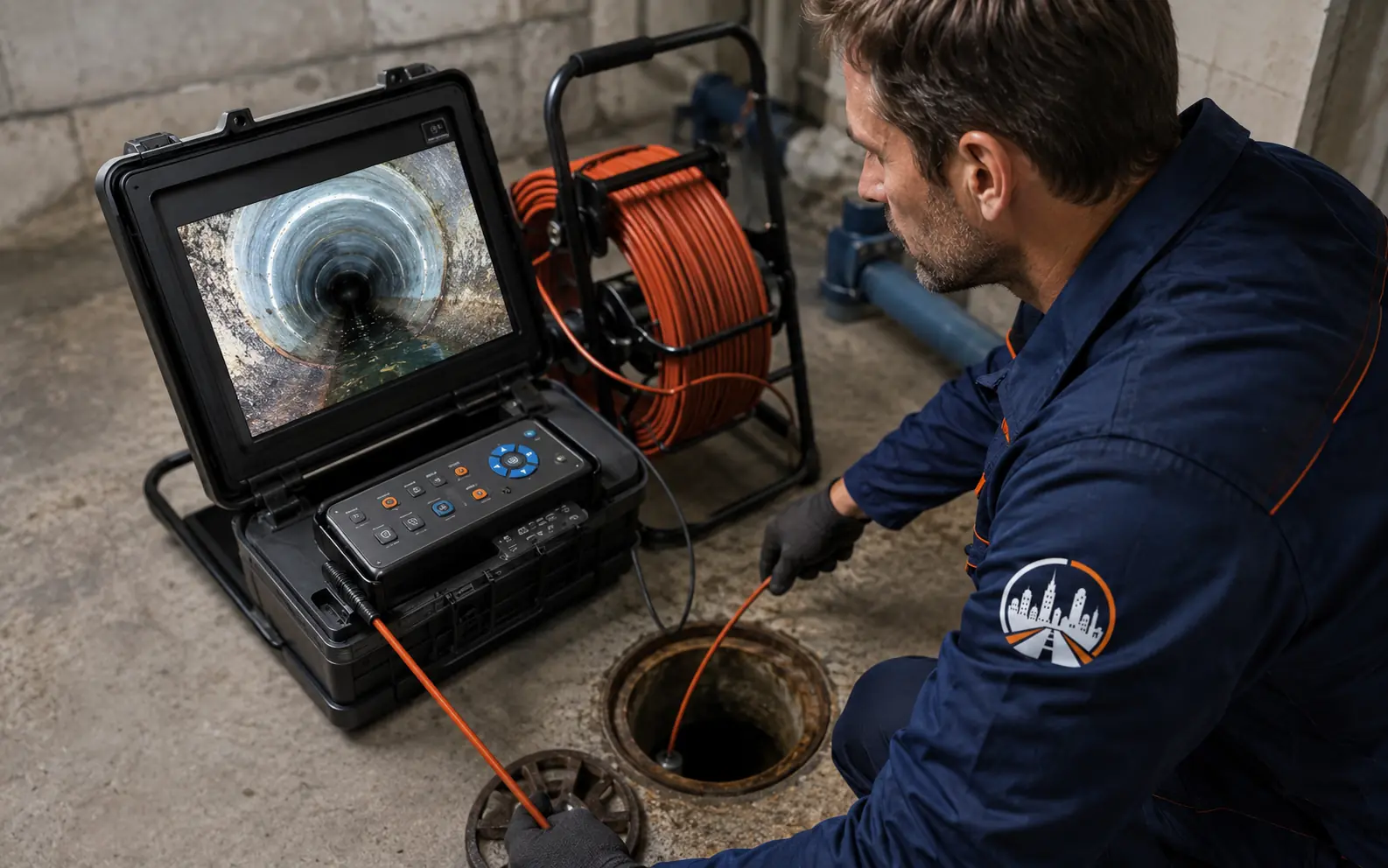

A kamerás csatornavizsgálat a vezeték belső állapotáról ad vizuális információt. Megfelelő hozzáférés és vizsgálható csőszakasz esetén láthatóvá válhatnak lerakódások, idegen tárgyak, gyökérbenövések, deformációk, sérülések, elmozdult kötések és más csatornahálózati rendellenességek.
A kamera diagnosztikai eszköz. A duguláselhárítás, a csatornatisztítás és a javítás külön beavatkozás.
Társasház
Családi ház
Telephely / üzleti ingatlan
Hozzáférés → vizsgálhatóság → kamerakép → értékelés → következő lépés
Csatornakamerázás ≠ duguláselhárítás ≠ csatornajavítás
A kamerázás feladata nem a dugulás megszüntetése, hanem a cső belső állapotának vizsgálata.
Nagyobb vagy visszatérő duguláselhárítás után sokszor külön kérdés marad, hogy miért alakult ki újra a probléma. A kamerás csővizsgálat ilyenkor a megtisztított és átjárható szakasz belső állapotát segít megfigyelni, hogy a következő lépés tisztítás, javítás, további vizsgálat vagy egyszerű állapotkövetés legyen.
02 · Beavatkozás
Csatornatisztítás / duguláselhárítás
Lerakódás, iszap, zsír vagy más akadály fizikai eltávolítása és az átjárhatóság helyreállítása.
03 · Helyreállítás
Csatornajavítás
Sérült, deformált, elmozdult vagy más módon hibás vezetékszakasz műszaki helyreállítása.
Visszatérő dugulásnál nem mindig egy újabb duguláselhárítás a következő kérdés. Lehet, hogy azt kell megérteni, miért tér vissza.
Mikor érdemes kamerás csatornavizsgálatot kérni?
Amikor a csatornahálózatról több információ kell, mint amit egy egyszeri duguláselhárítás megmutat.
Visszatérő dugulás
A probléma újra kialakul
Ha a nagyobb csatornaszakaszt már tisztították, de a duguláselhárítás után ismét visszatér a probléma, indokolt lehet a belső állapot vizsgálata.
Tisztítás utáni kontroll
Mi maradt a csőben?
Megfigyelhető, hogy a csőfal mennyire vált láthatóvá, és maradt-e olyan eltérés, amely további beavatkozást indokolhat.
Szerkezeti hiba gyanúja
Sérülés vagy deformáció lehet a háttérben
Láthatóvá válhat repedés, elmozdult kötés, deformáció, benövés vagy más belső rendellenesség.
Udvari / alapvezeték
Nagyobb, rejtett csatornaszakasz
Akna, tisztítóidom vagy más hozzáférési pont között futó csatornaszakaszok állapotfelméréséhez.
Javítás előtt
A projekthatár pontosítása
Ha egy szakaszt bontani, feltárni vagy cserélni kell, a kamerakép segíthet a javítási döntés előkészítésében.
Állapotdokumentáció
Meglévő vagy új hálózat ellenőrzése
A belső vizuális állapot felvétellel és fotókkal dokumentálható a vállalt vizsgálati tartalom szerint.
Kamera a szennyvízben ≠ csőállapot-vizsgálat
Ahhoz, hogy a kamera a csőfalat vizsgálja, a csőfalnak láthatónak kell lennie.
Teljesen elzáródott, szennyvízzel telt vagy erősen lerakódott vezetékben a kamera sokszor csak az akadályig jut, illetve a szennyeződés eltakarhatja a csőfalat. Ilyenkor a kamerás állapotvizsgálat előtt csatornatisztítás vagy nagyobb duguláselhárítás válhat szükségessé.
01
Elzáródott / erősen szennyezett
02
Szükség szerint tisztítás
03
Látható csőfal
04
Értékelhető kamerakép
Mit lehet látni a csatornakamerával?
A kamera azt mutatja meg, ami a cső belsejéből vizuálisan megfigyelhető.
Látható lehet
Lerakódás
Idegen tárgy
Gyökérbenövés
Repedés / sérülés
Deformáció
Elmozdult kötés
Pangó víz
Bekötések / csomópontok
Nem bizonyít automatikusan
Pontos geodéziai lejtést
A cső tömörségét
A környező talaj állapotát
A cső külső oldalának teljes állapotát
Minden repedés szerkezeti jelentőségét
Minden látható eltérés pontos kiváltó okát
A kamera azt mutatja meg, amit a cső belsejéből látni lehet. A műszaki következtetésnek ezt a határt tiszteletben kell tartania.
Távolság ≠ felszíni helymeghatározás
Nem ugyanaz tudni, milyen messze jutott a kamera, és tudni, hol van a föld alatt.
Méterszámláló
Távolság a betáplálási ponttól
A kamerarendszer alkalmas lehet annak rögzítésére, hogy a vizsgált jelenség a betáplálási ponttól hozzávetőleg milyen távolságban található.
Műszeres lokalizálás
Felszíni behatárolás külön funkció
Ha a kamerafej megfelelő jeladóval rendelkezik, és a helyszíni körülmények engedik, kompatibilis vevőműszerrel a vizsgált pont felszíni helye is behatárolható.
Méterszámláló ≠ felszíni helymeghatározás. A kettő külön információ.
Kamerakép ≠ geodéziai lejtésmérés
Pangó víz vagy megsüllyedt szakasz látható lehet — de ettől még nem mértük fel a csatorna teljes lejtését.
Ha a kamerafej vízbe merül, majd később ismét száraz csőszakaszra ér, az utalhat helyi mélypontra, megsüllyedt vezetékrészre vagy más geometriai rendellenességre. A kamerás vizsgálat azonban önmagában nem helyettesít minden esetben pontos szintezési vagy geodéziai mérést.
A kamerakép megmutathatja a lejtési rendellenesség vizuális jelét. A pontos lejtés külön mérési kérdés.
Nagyobb csatornahálózati munkák
A csatornatechnikai kamerázás nem csak egy lakáson belüli lefolyó vizsgálatát jelenti.
Épületi alapvezeték
Több lefolyót összegyűjtő szakaszok
Társasházi fővezeték
Közös csatornahálózati szakaszok
Udvari csatorna
Föld alatt futó magánoldali vezeték
Tisztítóaknák közötti szakasz
Hozzáférhető hálózati vizsgálat
Telephelyi hálózat
Üzemi és kereskedelmi ingatlanok
Visszatérő dugulás
Duguláselhárítás után is problémás hálózat
Ha a probléma szolgáltatói vagy közcsatornai hálózati szakaszt érint, először az illetékes víziközmű-szolgáltató hálózati határát és feladatkörét kell tisztázni.

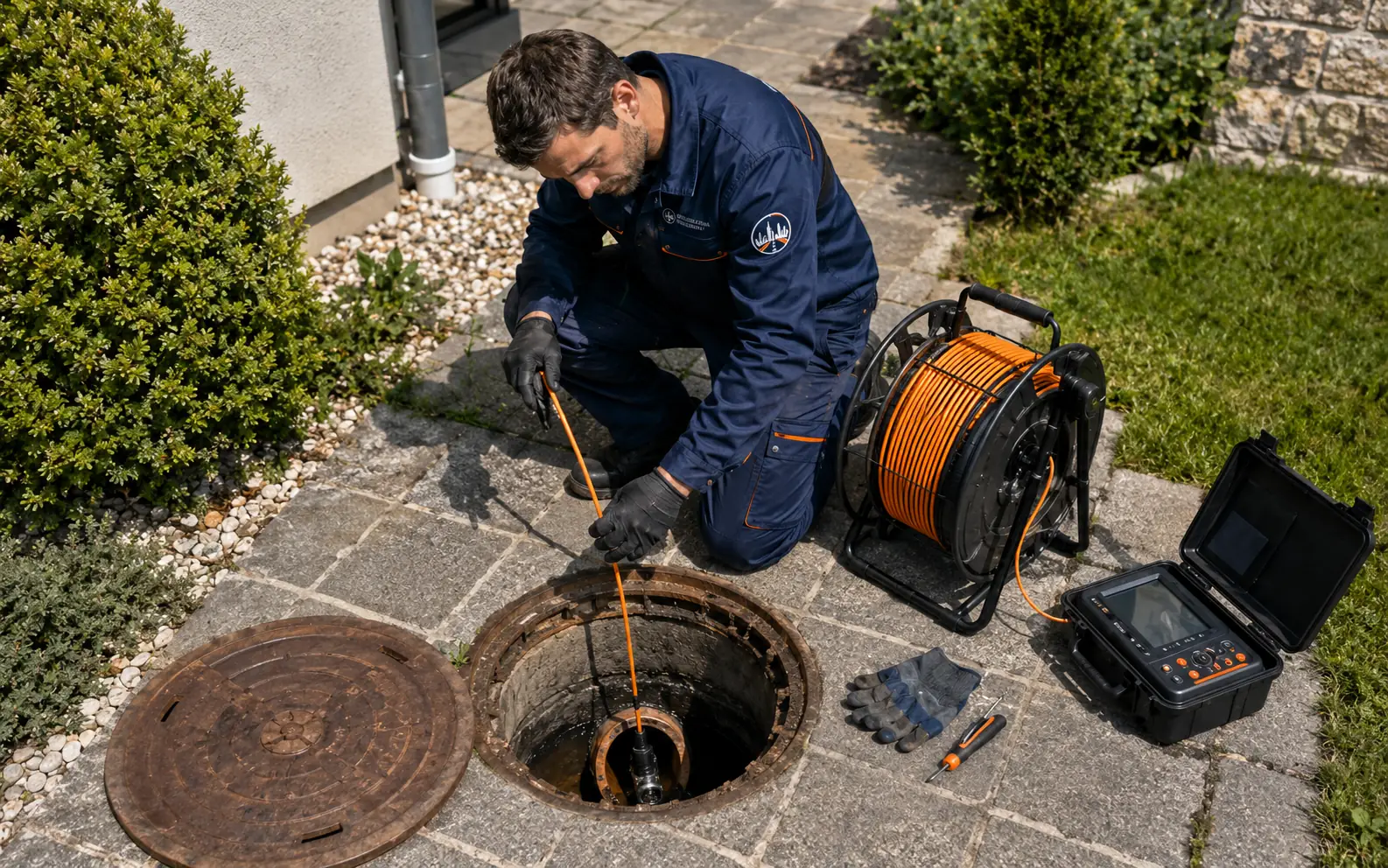

Tisztítóakna → kamerafej → belső állapot → dokumentáció
Vizsgálhatóság
A jó kamerázás a megfelelő hozzáférési ponttal kezdődik.
Tisztítóakna, tisztítóidom vagy más megfelelő betáplálási pont szükséges ahhoz, hogy a kamerafej a vizsgálandó szakaszba biztonságosan bevezethető legyen. A hozzáférés, a csőgeometria, a szennyezettség és az átjárhatóság együtt határozza meg, milyen hosszban és milyen minőségben vizsgálható a hálózat.
Nem azt keressük először, hol bontsunk. Először azt nézzük meg, mit mutat maga a csatorna.
A csatornakamerázás menete
A jó vizsgálat nem a kamera betolásával kezdődik.
Először a vizsgálati célt, hozzáférést és a cső vizsgálhatóságát kell tisztázni. Ezután következik a kamerázás, az értékelés és a következő műszaki lépés meghatározása.
-
01
Vizsgálati cél
Visszatérő dugulás, tisztítás utáni kontroll, hibafeltárás, javítás előkészítése vagy állapotdokumentáció?
-
02
Hozzáférési pont
Tisztítóakna, tisztítóidom vagy más alkalmas csatlakozási pont kiválasztása.
-
03
Vizsgálhatóság
Átjárható-e a szakasz, és kellően látható-e a csőfal?
-
04
Szükség szerint csatornatisztítás
Ha a dugulás, lerakódás vagy álló szennyvíz megakadályozza az értékelhető vizsgálatot.
-
05
Kamerás csővizsgálat
A cső belső állapotának élő megfigyelése és a releváns jelenségek rögzítése.
-
06
Távolság / hely
Méteradat rögzítése, és ha a rendszer és a körülmények lehetővé teszik, műszeres felszíni behatárolás.
-
07
Értékelés
Mit látunk biztosan, mire utalhat a kamerakép, és mit nem lehet belőle önmagában kijelenteni?
-
08
Dokumentáció
Videó, fotók és vizsgálati összefoglaló a vállalt szolgáltatási tartalom szerint.
-
09
Következő projekt
További csatornatisztítás, javítás, tervezett karbantartás vagy nincs szükség újabb beavatkozásra.
Mit kaphat a vizsgálat után?
A dokumentáció tartalma a megrendelt vizsgálati csomagtól függ.
Videófelvétel
A vizsgált csatornaszakasz belső állapotáról.
Fotók
A releváns hibahelyekről vagy eltérésekről.
Helyadat
Távolság vagy helymeghatározási adat, ha a vizsgálati rendszer ezt lehetővé teszi.
Vizsgálati összefoglaló
A megfigyelt állapot és a következő műszaki lépés összefoglalása.
Biztosítási vagy kárrendezési ügyben a kamerafelvétel és fotódokumentáció hasznos alátámasztó anyag lehet, de annak elfogadásáról és a szükséges dokumentumokról az adott biztosító saját feltételei alapján dönt.
Kapcsolódó csatornatechnikai szolgáltatások
A kamerázás gyakran egy nagyobb csatornatechnikai folyamat egyik lépése.
Duguláselhárítás / tisztítás
Csatornatisztítás
Fővezeték, alapvezeték, udvari csatorna és nagyobb hálózati dugulások, lerakódások fizikai eltávolítása.
Csatornatisztítás
Megelőzés
Tervezett csatornakarbantartás
Rendszeres tisztítási és ellenőrzési program társasházak, üzletek, hotelek és nagyobb ingatlanok számára.
Karbantartás
Lakossági gyorsszolgálat
Duguláselhárítás
WC, mosogató és padlóösszefolyó tipikus akut lakossági dugulásaihoz.
Lakossági duguláselhárítás
Mi kell az első egyeztetéshez?
Néhány alapadatból gyorsan meghatározható a kamerás vizsgálat projekthatára.
Ingatlan és hálózat
• családi ház / társasház / üzlet / hotel / telephely
• alapvezeték / fővezeték / udvari csatorna / egyéb
• hozzávetőleges csőméret, ha ismert
• hozzávetőleges nyomvonal és hossz, ha ismert
Miért kell kamerázni?
• visszatérő dugulás
• duguláselhárítás / csatornatisztítás utáni kontroll
• feltételezett csatornahiba
• javítás előtti feltárás
• állapotfelmérés / dokumentáció
Hozzáférés
• van tisztítóakna?
• van tisztítóidom?
• ismert a lehetséges betáplálási pont?
• jelenleg átjárható a vezeték?
Előzmények és dokumentáció
• mikor volt utoljára duguláselhárítás?
• történt korábban csatornatisztítás?
• van korábbi kamerafelvétel?
• rendelkezésre áll alaprajz vagy csatornaterv?
• vannak fotók vagy korábbi javítási adatok?
Kamerás csővizsgálathoz → ajánlatkérés
Írja le, melyik csatornaszakaszt kell vizsgálni, volt-e már duguláselhárítás vagy tisztítás, milyen hozzáférési pont áll rendelkezésre, és küldjön tervet vagy fotókat, ha vannak.
Gyakori kérdések
Csatornakamerázás, kamerás csővizsgálat és duguláselhárítás
Mikor érdemes csatornakamerázást kérni?
Visszatérő dugulás,
csatornatisztítás utáni ellenőrzés,
feltételezett szerkezeti hiba,
javítás előtti feltárás
vagy meglévő hálózat állapotfelmérése esetén.
Visszatérő dugulásnál segíthet a kamerás vizsgálat?
Igen,
különösen akkor,
ha a nagyobb hálózati duguláselhárítás vagy csatornatisztítás után
a probléma ismét kialakul.
A kamerázás ilyenkor láthatóvá tehet
olyan csatornaállapotot,
amely további tisztítást,
javítást
vagy más beavatkozást indokolhat.
Dugulás előtt vagy után kell kamerázni?
Ha a vezeték teljesen elzáródott
vagy a csőfalat szennyeződés és szennyvíz takarja,
gyakran előbb duguláselhárításra vagy csatornatisztításra van szükség.
Az állapotvizsgálat akkor a leghasznosabb,
amikor a kamerának tényleges rálátása van a cső belső falára.
Mit lehet látni a csatornakamerával?
Látható lehet
lerakódás,
idegen tárgy,
gyökérbenövés,
repedés,
deformáció,
elmozdult kötés,
pangó víz
és több más belső csatornaeltérés.
A kamera azonban csak a cső belsejéből vizuálisan érzékelhető állapotot mutatja.
Kimutatható a csőtörés vagy repedés?
Ha a sérülés
a cső belső felületén vizuálisan megjelenik,
a kamerafelvételen felismerhető lehet.
A kamerakép önmagában azonban
nem minden esetben mutatja meg
a sérülés teljes szerkezeti kiterjedését vagy pontos okát.
Látható a gyökérbenövés?
Igen,
ha a gyökérzet már a cső belső keresztmetszetébe jutott,
a kamerával megfigyelhető lehet,
milyen szakaszon
és milyen mértékben jelenik meg.
Megállapítható a rossz lejtés kamerával?
Pangó víz,
helyi mélypont
vagy megsüllyedt szakasz vizuális jele
felismerhető lehet.
A kamerás vizsgálat azonban
nem azonos a teljes vezetékszakasz pontos geodéziai lejtésmérésével.
Meg lehet határozni a hiba helyét a felszínen?
Megfelelő jeladós kamerafej
és kompatibilis helymeghatározó műszer esetén
a vizsgált pont felszíni helye behatárolható lehet.
Ez külön funkció a kamera méterszámlálójához képest.
A kamerázás igazolja a csatorna tömörségét?
Nem.
A kamerázás vizuális állapotvizsgálat.
Bizonyos látható kötési vagy szerkezeti hibákat megmutathat,
de a vezeték tömörségének igazolása külön vizsgálati feladat.
Kapok videót vagy fotókat a vizsgálatról?
A videó,
fotók,
helyadatok
és vizsgálati összefoglaló átadása
a megrendelt szolgáltatási tartalomtól függ.
Ezt ajánlat előtt érdemes pontosan rögzíteni.
Elfogadja a biztosító a kamerafelvételt?
A kamerafelvétel
és fotódokumentáció
hasznos alátámasztó anyag lehet,
de hogy a biztosító milyen dokumentumot kér
és mit fogad el,
az az adott biztosítási szerződés
és kárrendezési folyamat feltételeitől függ.
Mi történik, ha a kamera nem tud végigmenni a csövön?
A továbbhaladást megakadályozhatja
teljes dugulás,
erős lerakódás,
szűkület,
kedvezőtlen csőgeometria,
sérülés
vagy más fizikai akadály.
Ilyenkor a következő lépés
lehet csatornatisztítás,
más hozzáférési pont használata
vagy további műszaki feltárás.
Mi történik a kamerás vizsgálat után?
A látott állapot alapján
meghatározható,
szükséges-e további csatornatisztítás,
nagyobb duguláselhárítás,
javítás,
tervezett karbantartás
vagy nincs szükség újabb beavatkozásra.
Csatornakamerázás · duguláselhárítás · hibafeltárás
Visszatérő dugulás vagy ismeretlen csatornahiba? Nézzük meg a vezetéket, mielőtt nagyobb beavatkozásról döntünk.
Alapvezeték, fővezeték, udvari csatorna és nagyobb épületi hálózat kamerás vizsgálatához küldje el a helyszín, a korábbi duguláselhárítás és a hozzáférési pont alapadatait.
