Helyiség hőigénye
Mennyi hőt kell a rendszernek ténylegesen leadnia?
Fűtésrendszer · felületfűtés · tervezés és kivitelezés

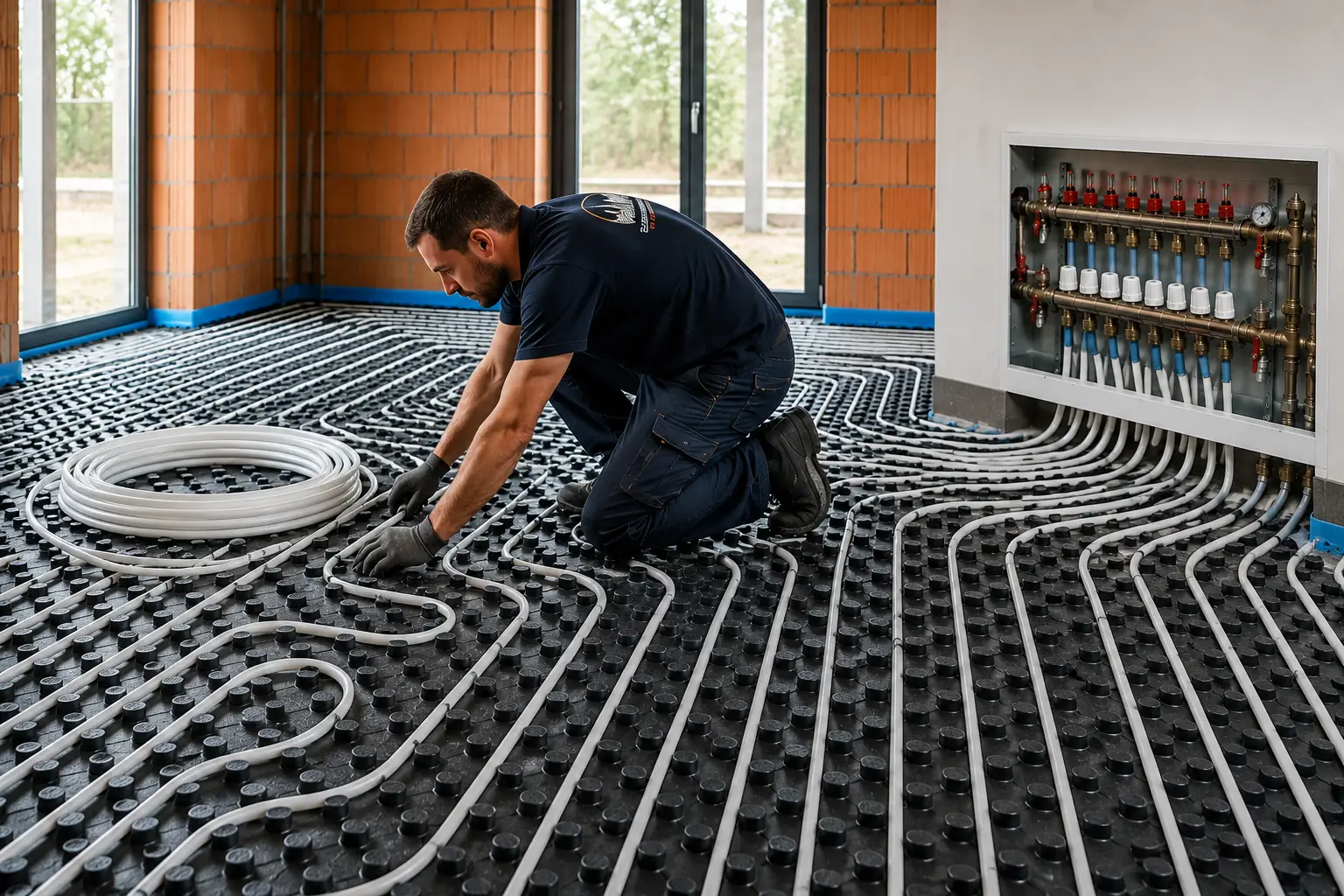

Padlófűtés kiépítése méretezett vízbázisú felületfűtési rendszer új építéshez és felújításhoz
Új házba vagy teljes felújításhoz padlófűtést tervez, radiátoros rendszert váltana ki, vagy hőszivattyú mellé keres alacsony hőmérsékletű hőleadó rendszert?
A padlófűtés kiépítése nem a cső lefektetésével kezdődik. Először meg kell határozni a helyiségek hőigényét, a ténylegesen használható fűtött padlófelületet, a teljes padlórétegrendet, a burkolat hőellenállását és a tervezett rendszerhőmérsékletet.
A padlófűtésnél nem a cső a hőleadó. A teljes padlószerkezet az.
Alacsony hőmérséklet
Körönkénti hidraulika
Beszabályozás
Hőigény → padlórétegrend → körök → hidraulika → beszabályozás
Padlófűtés ≠ csőfektetés
Nem csövet fektetünk a betonba. Méretezett hőleadó felületet építünk.
A padlófűtési cső önmagában nem mondja meg, mennyi hőt kap a helyiség. A hőleadást a csőosztás, a vízhőmérséklet, a padlórétegrend, a burkolat, az aktív fűtött felület és a tényleges térfogatáram együtt határozza meg.
02
Aktív padlófelület
A helyiség teljes alapterülete és a valóban fűthető felület nem mindig azonos.
03
Padlórétegrend
Szigetelés, csőrögzítés, esztrich vagy száraz réteg és burkolat együtt alkotja a hőleadó szerkezetet.
04
Hidraulika
A szükséges hő csak akkor jut el a padlóba, ha a körök térfogatárama is megfelelő.
A padlófűtés méretezésénél nem az a kérdés, hány méter cső fér el. Az a kérdés, hogy a használható padlófelület le tudja-e adni a helyiség hőigényét.
Új építés ≠ felújítás
A padlófűtési technológiát nagy részben az dönti el, milyen épületszerkezetbe kell beilleszteni.
Új építés / teljes visszabontás
A teljes padlórétegrend még tervezhető.
→ teherhordó szerkezet
→ hő- és lépéshang-szigetelés
→ padlófűtési csőrendszer
→ esztrich vagy más rendszerfelépítés
→ burkolat
Felújítás / retrofit
Az építési magasság gyakran az első döntési korlát.
→ milyen állapotú a meglévő aljzat?
→ mennyi új réteg építhető rá?
→ mit engednek az ajtók és küszöbök?
→ hogyan változnak a lépcső- és szintcsatlakozások?
→ nedves, száraz vagy vékonyrétegű rendszer fér bele?
Felújításnál az első kérdés gyakran nem az, milyen csövet tegyünk le. Hanem az, hány milliméter áll rendelkezésünkre a teljes új padlórétegrendre.
Elég lesz önmagában a padlófűtés?
A padlófűtés teljesítménye nem növelhető korlátlanul.
A leadható hőteljesítményt a rendelkezésre álló aktív padlófelület, a padló megengedett felületi hőmérséklete, a burkolat és a teljes padlórétegrend is korlátozza. Ha a helyiség hőigénye ennél nagyobb, akkor nem egyszerűen több csövet kell lefektetni.
01
Hőigény
02
Fűthető felület
03
Felületi hőmérséklet
04
Burkolati ellenállás
05
Leadott teljesítmény
Ha elég
A padlófűtés lehet önálló hőleadó rendszer.
Jó épületburok és megfelelően nagy aktív padlófelület mellett a teljes helyiség hőigénye fedezhető lehet.
Ha nem elég
Más hőleadó vagy kisebb épületi hőveszteség kellhet.
Nem minden helyiségben célszerű a padló felületi hőmérsékletét emelni csak azért, hogy egy nagyobb hőigényt kényszerből fedezzünk.
A padlórétegrend maga a rendszer része
A padlófűtés teljesítményét nem lehet a padlószerkezettől külön kezelni.
01
Teherhordó aljzat
02
Hőszigetelés
03
Fűtési csőrendszer
04
Esztrich / száraz réteg
05
Burkolat
Hőszigetelés
A lefelé menő hőt nem egy ezüst fóliával állítjuk meg.
A lefelé irányuló hőveszteséget a megfelelő hőellenállású padlószerkezet és hőszigetelés csökkenti. A fólia lehet rendszerelem, raszter, elválasztó vagy más funkciójú réteg, de nem helyettesíti a megfelelő hőszigetelést.
Esztrich / padlórendszer
Az esztrich nem egyszerűen „beton a cső fölött”.
Anyaga, vastagsága, dilatációja, kivitelezési módja és a választott rendszerrel való kompatibilitása közvetlenül hat a kész hőleadó padlóra.
Burkolat és hőleadás
A burkolat nem dekoráció a padlófűtés fölött. A hőleadó rendszer utolsó rétege.
Nem csak kerámia burkolat használható padlófűtés fölött. Megfelelő gyártói minősítés és rétegrend mellett laminált, vinyl, parketta és más burkolatok is alkalmazhatók. A lényeg azonban nem pusztán a burkolat neve, hanem a teljes rétegrend hőellenállása.
Kerámia
Jó hőátadás
Általában kedvező hővezetési tulajdonságú burkolati rendszer.
Laminált / vinyl
Kompatibilitást ellenőrizni kell
A gyártói padlófűtés-kompatibilitás és a teljes alátéti rétegrend számít.
Fa / parketta
Nem automatikusan kizárt
A faanyag, vastagság, ragasztás és hőellenállás együtt dönt.
Tervezési adat
A burkolatot már tervezéskor ismerni kell
Mert közvetlenül befolyásolja a hőleadást és a szükséges rendszerhőmérsékletet.
Hőtermelő és rendszerhőmérséklet
A padlófűtés jól illeszthető alacsonyabb hőmérsékletű hőtermelőkhöz, de nincs egyetlen univerzális előremenő hőmérséklet.
A szükséges fűtővíz-hőmérséklet a helyiségek hőigényéből, az aktív fűtött felületből, a csőosztásból, a burkolatból és a tényleges térfogatáramokból következik. Sok rendszer kedvezően működhet alacsonyabb vízhőmérséklettel, de ezt méretezni kell.
Kondenzációs kazán
Kedvező lehet az alacsonyabb visszatérő hőmérséklet
A nagy hőleadó felület lehetővé teheti az alacsonyabb rendszerhőmérsékletű üzemet, ami jól illeszthető korszerű kazános rendszerekhez.
Hőszivattyú
Kifejezetten jó hőleadó partner lehet
A hőszivattyús rendszer számára kedvező lehet, ha a szükséges épületfűtés alacsonyabb vízhőmérséklettel is biztosítható. Ehhez azonban megfelelő méretezés és hidraulikai kialakítás kell.
Nem azért építünk padlófűtést, hogy egy előre választott hőmérsékletű vizet keringessünk. Azért tervezzük meg, hogy a szükséges hőt megfelelő rendszerhőmérsékleten adja le.
Hőszivattyú telepítés

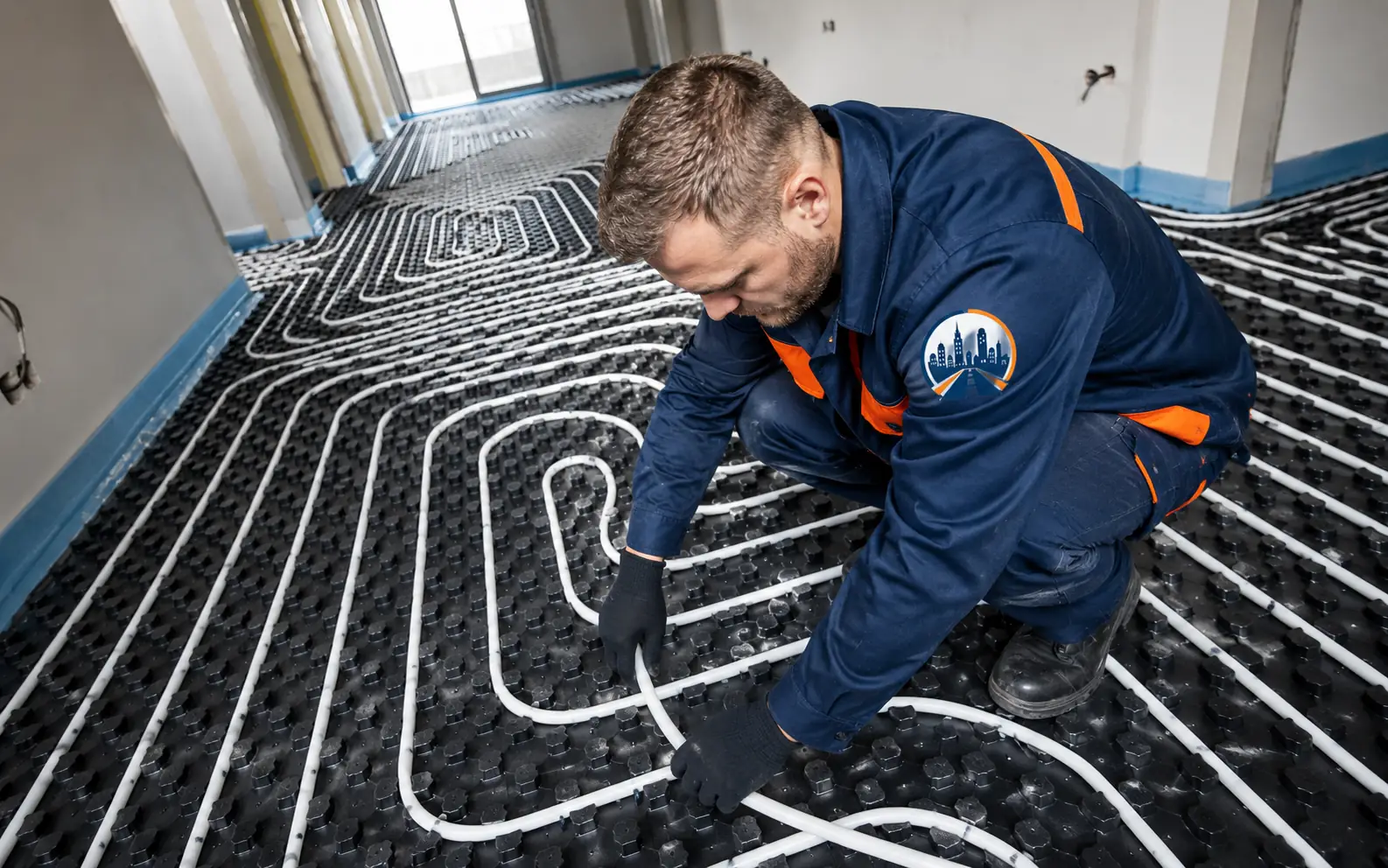

Csőosztás, körhossz és fektetési mód
A padlófűtési köröket nem fix centiméteres receptek alapján kell kiosztani.
Csőosztás
A hőigényből következik
Más osztás lehet indokolt különböző hőterhelésű helyiségekben.
Körhossz
Nem önálló célérték
A kezelhető nyomásveszteség és a szükséges térfogatáram fontosabb, mint egyetlen univerzális méterhatár.
Spirál
Gyakran kedvező megoldás
Az előremenő és visszatérő szakaszok közelsége egyenletesebb felületi hőmérsékletet segíthet.
Meander / kígyó
Nem hibás technológia
Bizonyos helyiséggeometriákban és tervezési helyzetekben megfelelő fektetési mód lehet.
A csőfektetési rajz nem geometriai díszítés. A helyiség hőleadási térképe.

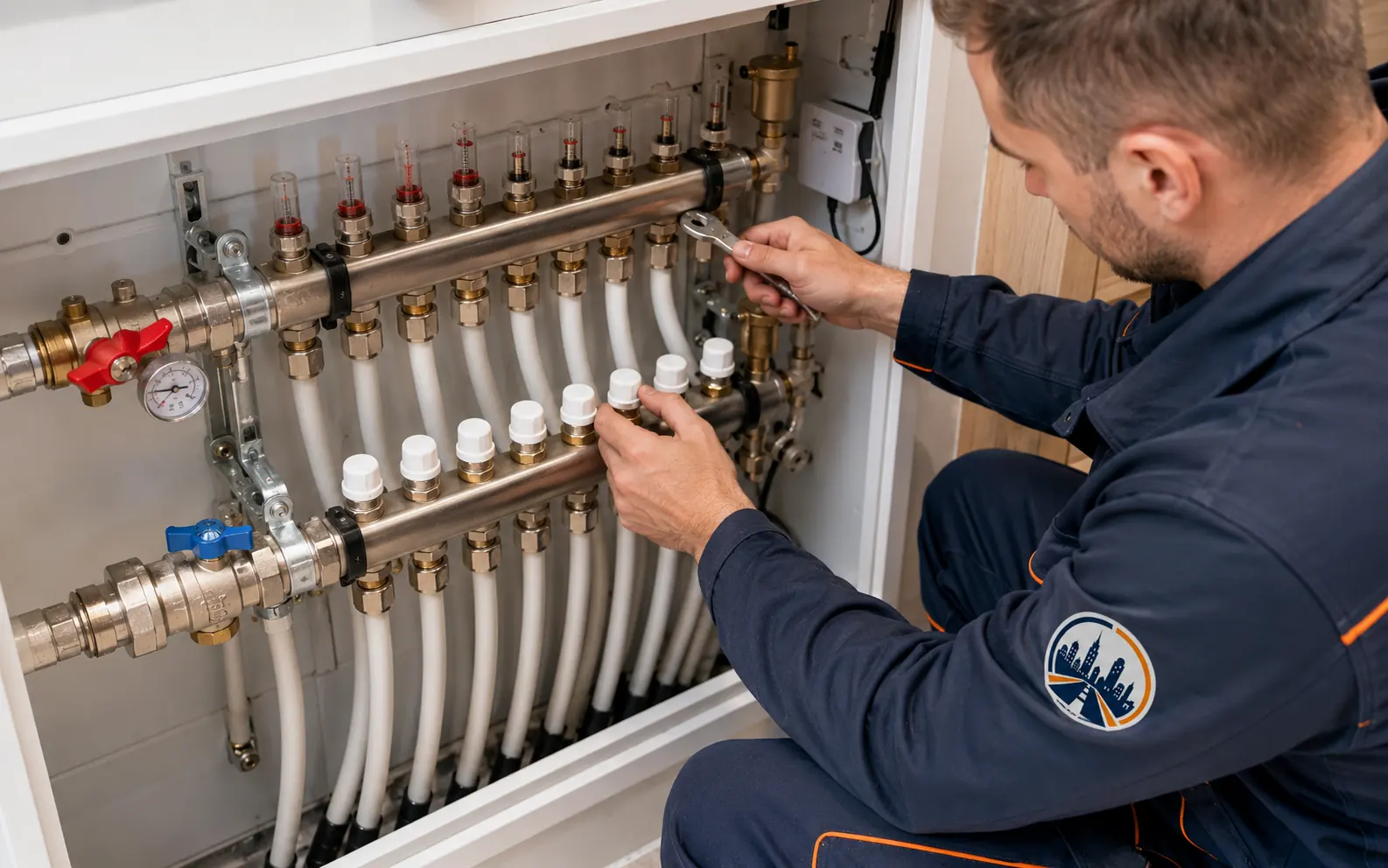

Osztó-gyűjtő és hidraulikai beszabályozás
Az osztó-gyűjtő nem csőelosztó doboz. A padlófűtés hidraulikai vezérlőpontja.
A különböző hosszúságú és terhelésű fűtési körök nem automatikusan kapnak megfelelő vízmennyiséget. A tervezett térfogatáramokat körönként be kell állítani, hogy a rendszer ne mindig a legkisebb hidraulikai ellenállású köröket részesítse előnyben.
Elosztás
Körök központi csatlakozása
Térfogatáram
Körönkénti beállítás
Szerviz
Feltöltés, ürítés, légtelenítés
Szabályozás
Aktuátorok és zónák
Termosztát
Hőmérsékletigényt ad
A helyiségszabályozás eldöntheti, szükséges-e az adott zónában fűtés, de önmagában nem méretezi a kör térfogatáramát.
Hidraulikai beszabályozás
A megfelelő vízmennyiséget állítja be
Az okos termosztát nem javítja ki a rosszul méretezett vagy rosszul beszabályozott padlófűtést.
Nedves, száraz vagy vékonyrétegű rendszer?
Nem egyetlen „padlófűtés technológia” létezik.
Nedves rendszer
Cső beágyazott padlórétegben
Új építésnél és teljes aljzatfelújításnál gyakori megoldás, ahol a fűtési cső az esztrich- vagy kiegyenlítő réteg része lesz.
Száraz rendszer
Kisebb nedves technológiai igény
Száraz építőlemezekkel és hőelosztó elemekkel működő rendszer, amely felújításnál vagy szerkezeti korlátozásnál is előnyös lehet.
Vékonyrétegű retrofit
Alacsony építési magasságra tervezve
Meglévő aljzat fölött akkor lehet releváns, ha a rendelkezésre álló új padlómagasság erősen korlátozott.
A meglévő épületszerkezet dönti el, melyik rendszer építhető bele ésszerűen.
Szakági határok
A jó padlófűtés projekt egyik legfontosabb része annak tisztázása, melyik szakág hol adja át a munkát a következőnek.
01
Épületszerkezet
Szintek, rétegrend, teherbírás, csatlakozások.
02
Hőszigetelés
A fűtési rendszer alatti réteg műszaki kialakítása.
03
Gépészet
Körök, csövek, osztó, hidraulika, nyomáspróba.
04
Esztrich / padló
A hőleadó padlószerkezet kialakítása.
05
Burkolat + vezérlés
Végső hőellenállás és helyiségszabályozás.
A gépész lerakhatja a fűtési rendszert, de az esztrichből és a burkolatból lesz működő hőleadó felület. Ez szakági határ, nem mellékes építőipari részlet.
Nyomáspróba és üzembe helyezés
A cső eltakarása nem a padlófűtés projekt vége. Onnantól kezdődik a hőleadó padlószerkezet üzembe helyezése.
01
Körök elkészülnek
02
Nyomáspróba
03
Esztrich / padlóréteg
04
Kötési / száradási idő
05
Funkcionális felfűtés
06
Beszabályozott üzem
Nyomáspróba
Eltakarás előtt ellenőrizni kell a köröket.
A vizsgálati eljárást és a szükséges nyomáspróba-paramétereket a választott rendszer előírásai szerint kell meghatározni. Nem használunk univerzális „24 óra / 6 bar” receptet minden rendszerre.
Funkcionális felfűtés
A kész padlóréteget kontrolláltan kell üzembe helyezni.
Az esztrich vagy más padlórendszer megfelelő kötési és száradási ideje után következhet a rendszer előírt felfűtési folyamata, majd a burkolási és végső üzemi állapot.
Padlóhűtés hőszivattyúval
Hideg vizet keringetni könnyű. Kondenzációmentesen padlóval hűteni már szabályozási feladat.
A vízbázisú felületfűtési rendszer megfelelő rendszertervezéssel hűtési üzemben is használható lehet. Ehhez azonban nem elég megfordítani a hőszivattyút. A hűtési teljesítményt, páratartalmat, felületi hőmérsékletet és a kondenzáció kockázatát is kezelni kell.
Hűtési terhelés
Mennyi hőt kell elvonni?
Páratartalom
Meghatározza a harmatpontot
Felületi hőmérséklet
Nem hűthető korlátlanul
Védelem
Harmatpont- és kondenzációvédelem
Körök → osztó-gyűjtő → térfogatáram → beszabályozás
A csőfektetés után még nincs kész a rendszer
A padlófűtés akkor válik működő rendszerré, amikor a körök a tervezett vízmennyiséget kapják.
A csőkiosztás, osztó-gyűjtő, szivattyú, helyiségszabályozás és hidraulikai beszabályozás együtt hozza létre azt az üzemi állapotot, amelyben minden helyiség a tervezett hőmennyiséget kapja.
A cső a szerkezetben van. A rendszer működése az osztó-gyűjtőn és a hidraulikán válik láthatóvá.
Padlófűtés kiépítése · teljes projektfolyamat
Nem a csőtekercsnél kezdődik. A hőigénynél kezdődik.
A padlófűtés projektje a hőleadási igényből és a padlószerkezetből indul, majd hidraulikai, kivitelezési és üzembe helyezési lépéseken keresztül jut el a beszabályozott végállapotig.
-
01
Helyiségenkénti hőigény
Mennyi hőt kell leadni, és rendelkezésre áll-e ehhez elegendő aktív padlófelület?
-
02
Padlórétegrend
Hőszigetelés, építési magasság, esztrich vagy száraz rendszer, valamint a tervezett burkolat.
-
03
Rendszerhőmérséklet
A hőtermelő, hőigény, csőosztás és burkolati ellenállás alapján.
-
04
Körosztás és csőfektetés
Csőosztás, körhossz, fektetési rajz és csatlakozás az osztó-gyűjtőhöz.
-
05
Hidraulika és osztó-gyűjtő
Körönkénti térfogatáram, szivattyúzási feltételek és szabályozási pontok.
-
06
Nyomáspróba
A fűtési körök ellenőrzése az eltakarás előtt a választott rendszer előírásai szerint.
-
07
Esztrich / száraz padlórendszer
A hőleadó padlószerkezet elkészítése a választott technológia szerint.
-
08
Funkcionális felfűtés
A padlórendszer előírt kötési és száradási időszaka után.
-
09
Hidraulikai beszabályozás és üzem
Körönkénti térfogatáram, helyiségszabályozás és a teljes rendszer működésének ellenőrzése.
A padlófűtés projektje nem a cső eltakarásakor zárul le. A végállapot a beszabályozott, szabályozható és ellenőrzött hőleadó rendszer.
Mi van benne / mi külön projekt?
Padlófűtésnél a gépészeti és építőipari projekthatárt előre érdemes tisztázni.
Tipikus padlófűtés-scope
• hőigény és rendszerkoncepció egyeztetése
• körosztás és csőfektetési terv
• padlófűtési csőrendszer kiépítése
• osztó-gyűjtő beépítése és bekötése
• körök csatlakoztatása
• nyomáspróba
• szükséges szabályozási pontok kialakítása
• hidraulikai beszabályozás a vállalt projekttartalom szerint
Nem automatikusan része
• teljes aljzatbontás
• szerkezeti aljzatjavítás
• hőszigetelés teljes építőipari kivitelezése
• esztrich teljes kivitelezése
• burkolás
• villamos helyiségszabályozás teljes kiépítése
• hőtermelő telepítése
• teljes épület hőveszteség-csökkentési munkái
Kapcsolódó fűtési projektutak
A padlófűtés sokszor egy nagyobb fűtéskorszerűsítés egyik rendszereleme.
Hőtermelő
Hőszivattyú telepítés
Ha a padlófűtés alacsony hőmérsékletű hőszivattyús rendszer részeként épül ki.
Hőszivattyú telepítés
Komplett rendszer
Fűtésrendszer kiépítése
Ha a csőhálózat, hőleadók, hőtermelő és szabályozás együtt újul meg.
Fűtésrendszer kiépítése
Meglévő rendszer
Fűtésrendszer gépi mosás
Ha új padlófűtési kör meglévő, szennyezett rendszerhez kapcsolódik.
Gépi mosás
Rendszervédelem
Iszaptalanítás
Ha a cél a keringő szennyeződés és magnetit hosszabb távú leválasztása.
Iszaptalanítás
Mi kell az első egyeztetéshez?
Padlófűtésnél már az ajánlatkérés előtt érdemes látni a teljes padló- és hőtermelői koncepciót.
Projekt
• új építés
• teljes felújítás
• meglévő aljzatra retrofit
• csak egy szint vagy komplett épület
Ingatlan
• fűtendő alapterület
• helyiségek száma
• szintek száma
• rendelkezésre áll-e alaprajz
• van-e hőveszteségszámítás
Padlószerkezet
• jelenlegi rétegrend
• rendelkezésre álló építési magasság
• hőszigetelés állapota
• tervezett burkolatok
• aljzat készültségi szintje
Hőtermelő és rendszer
• gázkazán / hőszivattyú / más
• csak padlófűtés vagy vegyes rendszer
• lesz-e radiátoros kör is
• fűtés mellett felülethűtés is készül-e
• ismert-e a tervezett rendszerhőmérséklet
Padlófűtés projekthez → ajánlatkérés
Küldje el az alaprajzot, a fűtendő alapterületet, a tervezett padlórétegrendet, a rendelkezésre álló építési magasságot, a burkolatok típusát és a tervezett hőtermelőt. Ezekből már felépíthető a valódi projekthatár.
Gyakori kérdések
Padlófűtés kiépítése és tervezése
Elég lehet önmagában a padlófűtés egy teljes ház fűtésére?
Igen, ha a rendelkezésre álló aktív padlófelület
a megengedett felületi hőmérsékletek mellett
képes leadni az épület és a helyiségek hőigényét.
Nagyobb hőveszteségű helyiségben
vagy korlátozott fűthető padlófelületnél
kiegészítő hőleadó is szükséges lehet.
Hány fokos vízzel működik a padlófűtés?
Nincs minden rendszerre azonos fix előremenő hőmérséklet.
A szükséges vízhőmérsékletet
a helyiségek hőigénye,
az aktív padlófelület,
a csőosztás,
a burkolat,
a padlórétegrend
és a kívánt térfogatáram együtt határozza meg.
Meglévő burkolatra is kiépíthető padlófűtés?
Bizonyos alacsony rétegrendű
vagy száraz retrofit rendszerek erre alkalmasak lehetnek,
de előbb ellenőrizni kell
a meglévő aljzat állapotát,
síkpontosságát,
teherbírását,
nedvességi állapotát
és a rendelkezésre álló építési magasságot.
Kötelező spirálban fektetni a padlófűtéscsövet?
Nem.
A spirális fektetés sok helyzetben kedvező,
de meander vagy más kialakítás is alkalmazható.
A választást a helyiség geometriája,
a hőterhelés,
a kívánt felületi hőmérséklet-eloszlás
és a rendszerterv határozza meg.
Mekkora lehet egy padlófűtési kör?
Nem egyetlen univerzális méterhatár alapján kell tervezni.
A csőátmérő,
körhossz,
szükséges térfogatáram,
nyomásveszteség,
osztó-gyűjtő
és szivattyúzási feltételek együtt határozzák meg
a megfelelő körkialakítást.
Laminált vagy parketta is használható padlófűtés fölött?
Igen,
ha a burkolat gyártója padlófűtésre alkalmasnak minősíti,
és a teljes burkolati rétegrend hőellenállása megfelel a rendszer követelményeinek.
Nem csak a felső burkolat,
hanem az alátét,
ragasztás
és egyéb köztes rétegek is számítanak.
Miért fontos a padlófűtés alatti hőszigetelés?
A megfelelő hőszigetelő réteg csökkenti
a lefelé irányuló nem kívánt hőáramot
és része a teljes padló hőtechnikai kialakításának.
Egy vékony fólia önmagában nem helyettesíti
a szükséges hőszigetelést.
Miért kell nyomáspróba a padlófűtésnél?
Azért,
mert a csőhálózat az esztrich vagy más padlóréteg elkészítése után
már nem lesz könnyen hozzáférhető.
A köröket ezért eltakarás előtt
a választott rendszer előírásai szerint ellenőrizni és dokumentálni kell.
Mi az a funkcionális felfűtés?
A kész fűtött padlószerkezet
előírt kötési és száradási idő után végzett kontrollált felfűtése.
Ez a rendszer üzembe helyezésének és a későbbi burkolási folyamatnak is fontos része lehet.
Miért kell hidraulikailag beszabályozni a padlófűtést?
Mert a különböző körök eltérő hosszúak
és eltérő hőigényt szolgálnak ki.
A szükséges térfogatáramokat körönként be kell állítani,
különben a rendszer vízhozama nem biztos,
hogy a tervezett módon oszlik el.
Jó választás a padlófűtés hőszivattyúhoz?
Sok épületben igen,
mert a nagy hőleadó felület
lehetővé teheti az alacsonyabb fűtővíz-hőmérsékletű üzemet.
A hőszivattyú és a padlófűtés azonban együtt méretezendő:
a hőigény,
térfogatáram,
rendszerhőmérséklet
és szabályozás egy közös rendszer része.
Padlófűtéssel lehet hűteni is?
Megfelelő rendszertervezéssel igen,
de a hűtési üzemben
a harmatpontot,
páratartalmat,
minimum felületi hőmérsékletet
és kondenzációvédelmet is kezelni kell.
Nem elegendő egyszerűen hidegebb vizet keringetni a padlócsövekben.
Padlófűtés · méretezés · kivitelezés
Ne egy csőhálózatot rejtsünk el a padlóban. Olyan hőleadó rendszert építsünk, amely a kész padlószerkezettel együtt működik.
Hőigény, aktív padlófelület, rétegrend, burkolat, rendszerhőmérséklet, körosztás, osztó-gyűjtő, szabályozás, nyomáspróba és hidraulikai beszabályozás: a korrekt padlófűtés ezekből együtt áll össze.
