01 · Gázterv
Mit akarunk megépíteni?
A kiviteli terv a megvalósítandó gázrendszer műszaki kialakítását definiálja.
Gázterv · tervfelülvizsgálat · műszaki-biztonsági ellenőrzés
Gáztervezés és gáz MEO kiviteli terv, műszaki-biztonsági tervfelülvizsgálat és az elkészült gázszerelés átadási folyamata
Új vagy átalakított gázhálózat készül, gázkészüléket cserél, társasházi rekonstrukciót kell átadni, vagy nem egyértelmű, milyen tervi és MEO-folyamat tartozik a projekthez?
A „gázterv + MEO” nem minden munkánál ugyanazt a folyamatot jelenti. Először meg kell határozni, hogy új rendszerről, vezetékátalakításról, készülékcseréről vagy egyszerűsített készülékcseréről van-e szó. Ebből következik, kell-e kiviteli terv, ki vizsgálja felül, ki ellenőrzi az elkészült munkát és milyen dokumentáció szükséges.
Nem a MEO-időpont az első projektlépés. Az első projektlépés annak meghatározása, milyen MEO-út egyáltalán tartozik a munkához.
Gázterv
Tervfelülvizsgálat
Gáz MEO
Projektkategória → terv → kivitelezés → MEO → utófolyamat
Négy fogalom, négy külön feladat
Gázterv, tervfelülvizsgálat, MEO és műszaki-biztonsági felülvizsgálat nem ugyanaz.
02 · Tervfelülvizsgálat
Kivitelezésre alkalmas a tervezett rendszer?
Ahol az eljárási út ezt megköveteli, a földgázelosztó műszaki-biztonsági szempontból vizsgálja a tervet.

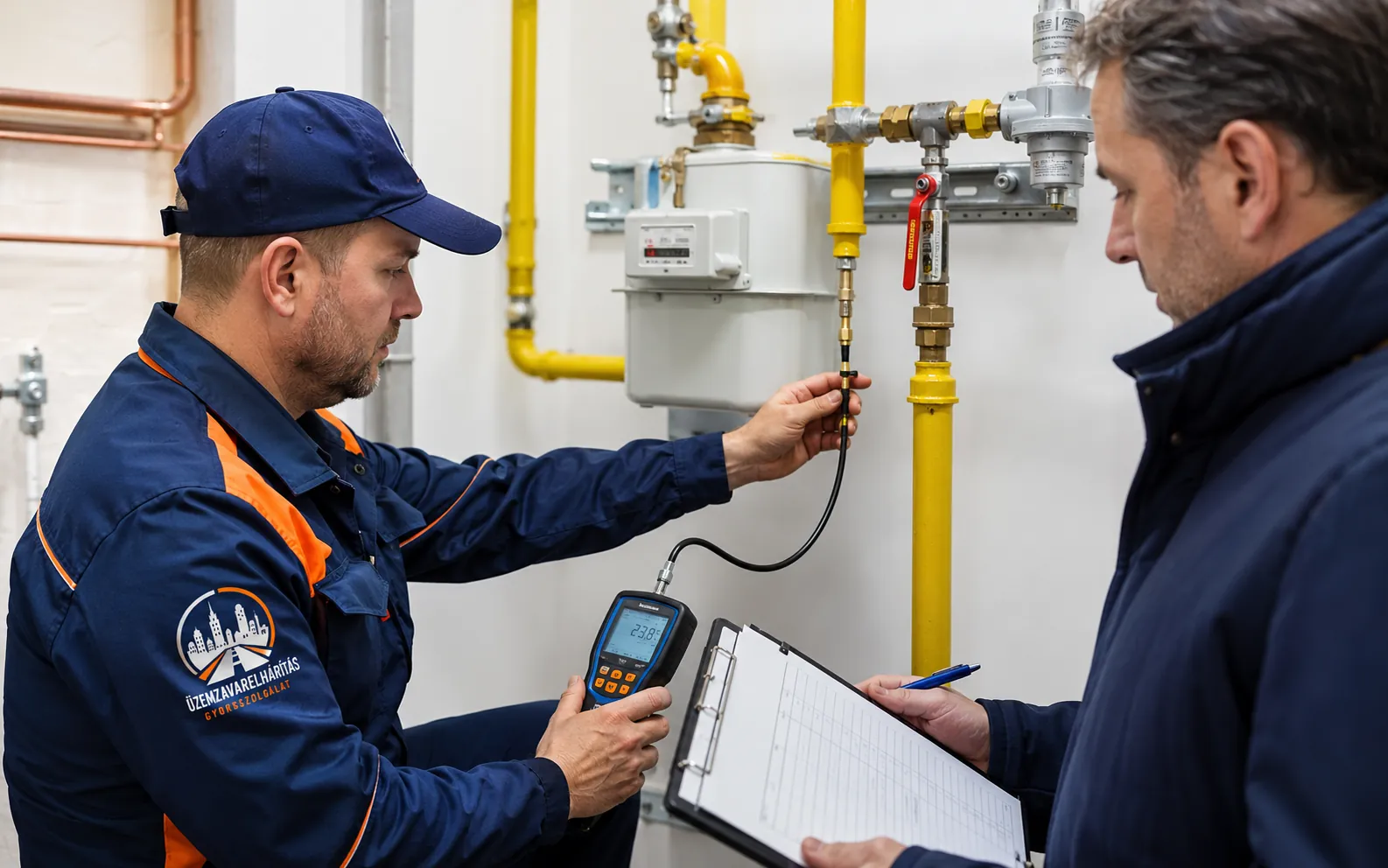

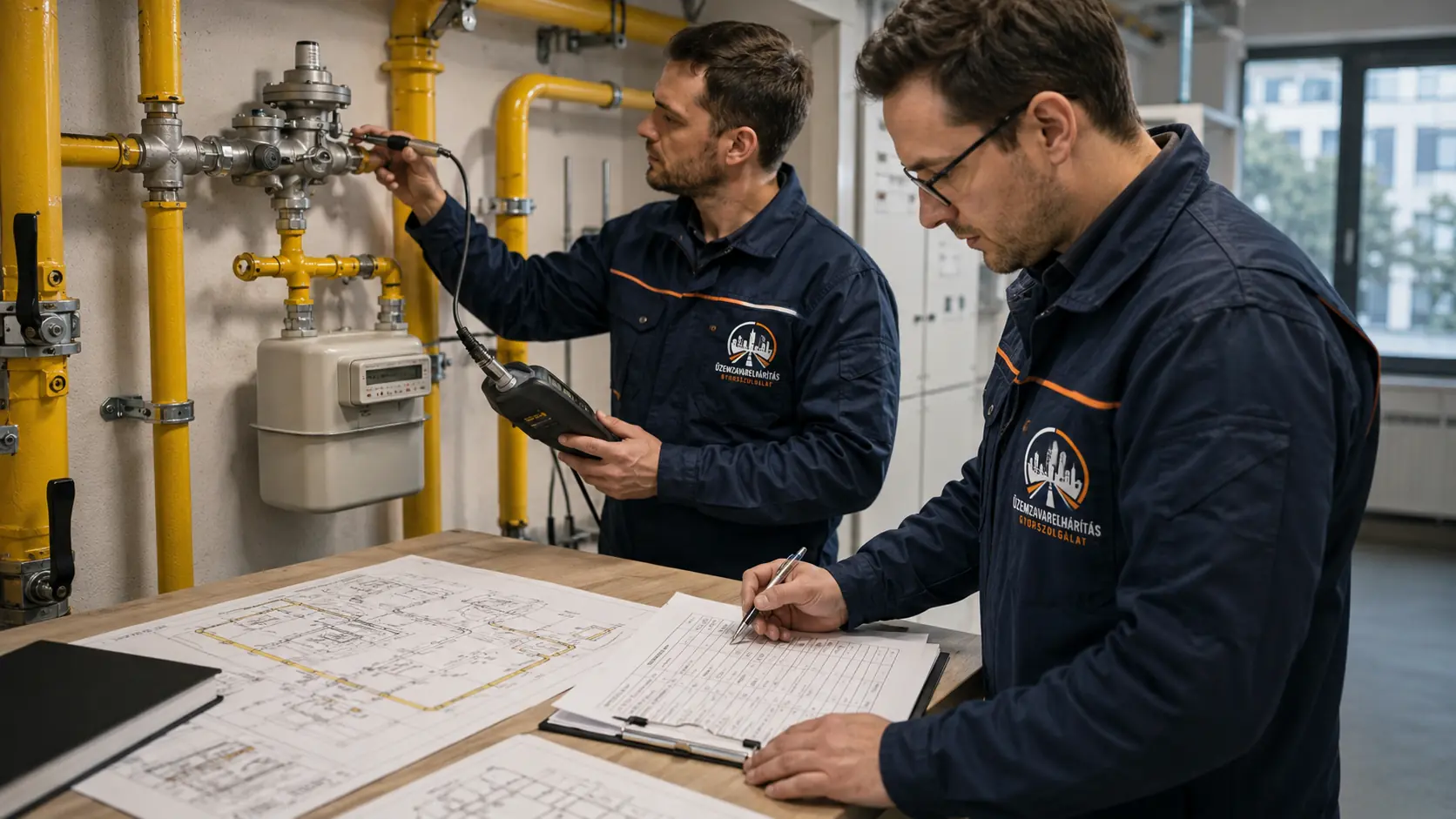

03 · Gáz MEO
Mi épült meg ténylegesen?
Az elkészült gázszerelés műszaki-biztonsági ellenőrzési kapuja.
04 · Felülvizsgálat
Milyen állapotban van egy működő rendszer?
Ez már egy üzemelő rendszer állapotának külön vizsgálati feladata, nem az új kivitelezés MEO-ja.
A tervfelülvizsgálat a tervezett állapotot vizsgálja. A MEO a megvalósult állapotot.
Melyik eljárási út tartozik a munkához?
A „kell-e gázterv és MEO?” kérdésre nem a munka neve ad választ. Az eljárási kategória ad választ.
Egy új gázhálózat, egy csatlakozóvezeték-átalakítás, egy tervezett készülékcsere és egy egyszerűsített készülékcsere nem ugyanazt a tervi, ellenőrzési és bejelentési utat követi.
A · Új rendszer / vezetéki átalakítás
Teljes tervi és elosztói projektút
→ kiviteli terv
→ szükséges elosztói tervfelülvizsgálat
→ kivitelezés
→ dokumentáció
→ elosztói műszaki-biztonsági ellenőrzés
B · Készülékcsere
Tervköteles lehet, de más ellenőrzési ággal
→ kiviteli terv
→ nem ugyanaz az elosztói tervfelülvizsgálati út
→ kivitelezés
→ tervezői műszaki-biztonsági ellenőrzés
C · Egyszerűsített készülékcsere
Külön jogszabályi eljárás
→ meghatározott feltételrendszer
→ nincs hagyományos kiviteli terv
→ feljogosított gázszerelői eljárás
→ külön megfelelőségi / bejelentési út
Az egyszerűsített készülékcsere alkalmazhatóságát nem egy internetes igen/nem lista alapján döntjük el. A konkrét készülék, gázmérő, fogyasztói vezeték, égéstermék-elvezetés és a meglévő műszaki állapot együtt határozza meg, hogy alkalmazható-e ez az eljárási út.
A gázprojekt három kapuja
Egy gázprojekt háromszor válhat megvalósíthatóvá: a terven, a kivitelezéskor és az átadáskor.
01 · Tervkapu
Mit akarunk megépíteni?
• helyes projektkategória
• szükséges kiviteli terv
• elosztói alapadatok
• szükséges tervfelülvizsgálat
02 · Kivitelezési kapu
Mi épült meg ténylegesen?
• terv szerinti kivitelezés
• nyomáspróba
• kivitelezői dokumentáció
• megvalósulási állapot
03 · Átadási kapu
Üzembe helyezhető-e?
• MEO-kész állapot
• hiánymentes dokumentáció
• műszaki-biztonsági ellenőrzés
• további mérői / üzembehelyezési út
Mindhárom kapunak össze kell zárnia. A jó terv önmagában nem helyettesíti a megfelelő kivitelezést, a jó kivitelezés pedig nem helyettesíti a szükséges dokumentációt és átadási folyamatot.
Mit csinál a gáztervező?
A gáztervező nem egy csővonalat rajzol meg. A projekt műszaki rendszerét definiálja.
A szükséges kiviteli tervet az arra jogosult, a Magyar Mérnöki Kamara közhiteles nyilvántartásában szereplő megfelelő építménygépészeti tervező készíti. A terv tartalma mindig a konkrét projektből következik.
A terv például meghatározhatja
• a csatlakozó- és fogyasztói vezeték rendszerét
• mérési és nyomásszabályozási pontokat
• vezetékméreteket és nyomvonalat
• készülékeket és kapcsolódási pontokat
• szükséges légellátási / égéstermék-elvezetési feltételeket
• projektspecifikus védelmi és szakági kapcsolatokat
„Gázterv engedélyeztetés” a gyakorlatban
A keresőkben „gázterv engedélyeztetés” — a műszaki folyamatban tervfelülvizsgálat.
Ahol az adott projektút megköveteli, a területileg illetékes földgázelosztó műszaki-biztonsági szempontból felülvizsgálja a jogosult tervező által készített kiviteli tervet. Ez nem ugyanaz, mint egy általános hatósági „engedélypecsét”.
Tervező
Megtervezi
A tervezett új vagy átalakított gázrendszer műszaki kialakítását.
Földgázelosztó
Felülvizsgálja
A terv műszaki-biztonsági alkalmasságát az alkalmazandó eljárásban.
Kivitelező
Megvalósítja
A kivitelezésre alkalmas terv szerinti műszaki rendszert.
A projekthez szükséges elosztói ügyintézési lépéseket a vállalt projektterjedelem szerint lehet összehangolni. Nem ígérünk automatikusan „teljes MVM ügyintézést”: az illetékes elosztó, a meghatalmazási lehetőségek és az ügyfélhez kötött szerződéses feladatok projektfüggők.
Mi történik, ha a helyszín mást mutat?
A tervtől való eltérés nem automatikusan hiba. A dokumentálatlan, rossz eljárásban kezelt eltérés a probléma.
Nem érint meghatározó műszaki-biztonsági feltételt
Tervezői módosítás kezelheti
A szükséges változást a tervező a megfelelő tervi dokumentációban vezeti át és igazolja.
Műszaki-biztonsági feltételt érint
Módosított terv és ismételt tervfelülvizsgálat is szükséges lehet
Ilyenkor nem a kivitelező helyszíni improvizációja dönti el, hogyan folytatódik a rendszer.
A „pontosan a terv szerint” nem azt jelenti, hogy a valós helyszíni akadályokat figyelmen kívül kell hagyni. Azt jelenti, hogy a változást is kontrollált tervi folyamatban kell kezelni.
Nyomáspróba ≠ gáz MEO
A nyomáspróba fontos műszaki vizsgálat. De önmagában még nem jelenti azt, hogy a teljes projekt átadható.
A projekt szerinti szilárdsági és tömörségi nyomáspróbát a kivitelezési folyamat részeként kell elvégezni, értékelni és dokumentálni. Ennek megfelelő eredménye a későbbi műszaki-biztonsági ellenőrzés egyik alapfeltétele.
Kivitelező
Elvégzi és dokumentálja
A projekt szerint előírt vizsgálati folyamatot.
Nyomáspróba
Bizonyít egy fontos tulajdonságot
De nem ellenőrzi egyedül a teljes tervi, dokumentációs és szakági megfelelőséget.
MEO
A teljes elkészült projekt kapuja
Műszaki állapot, tervkapcsolat, dokumentáció és szükséges szakági feltételek együtt.
MEO-kész állapot
A MEO-ra nem időpontot kell először foglalni. MEO-kész állapotot kell létrehozni.
01
Kivitelezés kész
Az ellenőrzendő gázszerelés ténylegesen elkészült.
02
Nyomáspróba kész
A projekt szerint szükséges vizsgálat megtörtént és dokumentált.
03
Megvalósulási dokumentáció
A ténylegesen elkészült állapot dokumentációja rendelkezésre áll.
04
Kivitelezői nyilatkozat
A szükséges szerelési és kivitelezői dokumentumok összeálltak.
05
Villamos dokumentáció
A konkrét projekthez szükséges villamos biztonsági igazolások rendelkezésre állnak.
06
Egyéb szakvélemények
Égéstermék-elvezetési vagy más projektspecifikus dokumentum, ha szükséges.
07
Terv és valóság összeér
Az elkészült rendszer és a projekt műszaki alapja egymással összevethető.
08
MEO
Csak ezután érdemes az átadási kaput megnyitni.
A MEO nem egyetlen mérés. Egy elkészült gázprojekt műszaki és dokumentációs kapuja.
A gázprojekt nem mindig csak gáz
A szükséges kísérő dokumentumokat a tényleges műszaki rendszer határozza meg.
Nem minden projekthez ugyanaz az EPH-, villamos-, égéstermék-elvezetési vagy más szakági dokumentáció tartozik. A szükséges igazolásokat a konkrét gázrendszer, készülékkoncepció és kapcsolódó műszaki kialakítás szerint kell meghatározni.
Villamos / EPH
EPH ≠ teljes VBF ≠ minden villamos dokumentum
A szükséges villamos biztonsági és védő egyenpotenciálú összekötési scope-ot projektenként kell meghatározni.
EPH jegyzőkönyv készítés
Égéstermék
Csak ahol a rendszer érinti
A szükséges szakvéleményt vagy dokumentumot a tényleges készülék- és égéstermék-elvezetési rendszer határozza meg.
Készülék
A készülék-üzembehelyezés külön szerepkör lehet
A gázvezeték átadása, a mérői folyamat és a konkrét készülék üzembe helyezése nem feltétlenül ugyanazon szereplő feladata.
Mi történik a MEO végén?
A MEO eredménye egy döntési pont — nem feltétlenül a projekt utolsó adminisztratív lépése.
Nem megfelelt / hiányos
Javítás vagy dokumentációs hiánypótlás
A feltárt műszaki vagy dokumentációs eltérést rendezni kell, majd az alkalmazandó eljárás szerint következhet az új ellenőrzési lépés.
Megfelelt
Tovább a mérői és üzembehelyezési folyamatba
A sikeres műszaki-biztonsági ellenőrzés után a konkrét projekt szerint további mérői, szerződéses, bekapcsolási vagy készülék-üzembehelyezési lépések következhetnek.
Sikeres MEO = az elkészült gázszerelés átment a műszaki-biztonsági kapun. Nem feltétlenül = ugyanabban a pillanatban megindul a gázszolgáltatás.
Terv → megvalósult állapot → dokumentáció → ellenőrzés
Tervezett és megvalósult rendszer
A terv a tervezett rendszert, a megvalósulási dokumentáció a tényleges rendszert mutatja.
A műszaki-biztonsági ellenőrzésnél ennek a két állapotnak is találkoznia kell. Ha a kivitelezés közben változás történt, annak tervi és dokumentációs oldalon is követhetőnek kell lennie.
Egy jól előkészített MEO nem az ellenőrzés napján kezdődik. A projekt első műszaki döntésénél kezdődik.
Gáztervezés és MEO · teljes projektfolyamat
A folyamatot nem a papírmunka és a szerelés között kell szétszakítani.
Projektkategória, terv, kivitelezés, dokumentáció, ellenőrzés és utófolyamat egyetlen szabályozott projektláncot alkot.
-
01
Projektkategória
Új rendszer, vezetékátalakítás, készülékcsere vagy egyszerűsített készülékcsere?
-
02
Tervezési alapadatok
Meglévő rendszer, készülékek, elosztói feltételek, helyszíni adottságok és kapcsolódó szakágak.
-
03
Kiviteli terv
A megvalósítandó gázrendszer műszaki definiálása jogosult tervező által.
-
04
Tervfelülvizsgálat, ha szükséges
Az illetékes földgázelosztó műszaki-biztonsági tervfolyamata.
-
05
Kivitelezés
A kivitelezésre alkalmas terv szerinti műszaki rendszer megvalósítása.
-
06
Nyomáspróba
A projekt szerint szükséges szilárdsági és tömörségi vizsgálatok elvégzése és dokumentálása.
-
07
Megvalósulási és kísérő dokumentáció
Kivitelezői nyilatkozat, megvalósult állapot, mérési dokumentumok és projektspecifikus szakági iratok.
-
08
MEO kezdeményezése
A normál elosztói ellenőrzési útban az elkészült gázszerelés szerelési nyilatkozattal kerül az ellenőrzési folyamatba.
-
09
Műszaki-biztonsági ellenőrzés
Az elkészült rendszer műszaki és dokumentációs ellenőrzése.
-
10
Mérői / szerződéses / üzembehelyezési utófolyamat
Sikeres MEO után a konkrét projekthez tartozó további elosztói és használatbavételi lépések.
A teljes projekt átfutási idejét nem a helyszíni csőszerelés hossza határozza meg. Tervezés, tervfelülvizsgálat, esetleges hiánypótlás, kivitelezés, dokumentáció, MEO és az utófolyamat együtt alkotja az időigényt.
Aktív gázszag vagy gázszivárgás gyanúja nem gáztervezési ügyintézési helyzet.
Gázszivárgás gyanújánál először a veszélyhelyzet kezelése és a biztonságos üzemi állapot biztosítása következik. A tervezési, javítási vagy rekonstrukciós projekt csak ezután határozható meg.
Kapcsolódó projektutak
A gáztervezés és MEO több külön kivitelezési projekt kiszolgáló folyamata lehet.
Állapot
Gáz műszaki-biztonsági felülvizsgálat
Ha nem új kivitelezést kell átadni, hanem egy működő rendszer állapotát vizsgálni.
Felülvizsgálat
Átalakítás
Gázvezeték csere és kiváltás
Ha meglévő fogyasztói gázvezeték nyomvonala vagy funkciója változik.
Csere és kiváltás
Új rendszer
Gázvezeték kiépítése
Ha új csatlakozó- és fogyasztói gázhálózat épül.
Új gázhálózat
Társasház
Méretlen gázvezeték csere
Ha több lakást érintő közös csatlakozóvezeték rekonstrukciója készül.
Társasházi rekonstrukció
Villamos kapcsolat
EPH jegyzőkönyv
Ha a projekt védő egyenpotenciálú összekötési vizsgálatot is igényel.
EPH
Hol tart most a projekt?
Akkor is érdemes a teljes előzményt elküldeni, ha a projekt már félúton elakadt.
A gáztervezési és MEO-folyamatban gyakori, hogy már van terv, már történt kivitelezés, volt tervtől eltérés vagy már lezajlott egy sikertelen ellenőrzés. Ezek nem mellékes előzmények: meghatározzák, honnan lehet helyesen folytatni a projektet.
Mi a projekt?
• új gázhálózat
• csatlakozóvezeték átalakítása
• fogyasztói vezeték módosítása
• gázkészülékcsere
• társasházi rekonstrukció
• még nem egyértelmű
Jelenlegi állapot
• van-e jelenleg gázellátás
• van-e gázmérő
• milyen gázkészülékek vannak
• készült-e már fizikai kivitelezés
Terv
• van-e gázterv
• mikor készült
• történt-e tervfelülvizsgálat
• történt-e eltérés a tervtől
Kivitelezés / MEO
• van-e kivitelezői nyilatkozat
• van-e nyomáspróba dokumentáció
• kezdeményezték-e már a MEO-t
• volt-e sikertelen ellenőrzés
• van-e jegyzőkönyv vagy hiánylista
Gáztervezéshez / MEO-folyamathoz → ajánlatkérés
Küldje el, milyen munkáról van szó, hol tart jelenleg a projekt, milyen terv, elosztói dokumentum, kivitelezési nyilatkozat vagy korábbi MEO-jegyzőkönyv áll rendelkezésre. Az első feladat a helyes eljárási út meghatározása.
Gyakori kérdések
Gázterv készítés és gáz MEO
Mi a különbség a gázterv, tervfelülvizsgálat és gáz MEO között?
A gázterv a megvalósítandó rendszer műszaki terve.
A tervfelülvizsgálatnál
az alkalmazandó eljárás szerint
a földgázelosztó a tervezett rendszer
műszaki-biztonsági alkalmasságát vizsgálja.
A gáz MEO pedig már az elkészült gázszerelés
műszaki-biztonsági ellenőrzése.
A gáz MEO ugyanaz, mint a gáz műszaki-biztonsági felülvizsgálat?
Nem.
A MEO az újonnan elkészült vagy átalakított
gázszerelés műszaki-biztonsági ellenőrzése.
A műszaki-biztonsági felülvizsgálat
ezzel szemben egy már üzemelő rendszer
állapotának külön vizsgálati feladata.
Minden gázkészülékcseréhez kell elosztói MEO?
Nem.
A készülékcsere
és az egyszerűsített készülékcsere
külön eljárási kategóriák lehetnek,
és nem ugyanazt az elosztói tervfelülvizsgálati
vagy ellenőrzési folyamatot követik,
mint egy új gázhálózat
vagy csatlakozóvezeték-átalakítás.
Mi az egyszerűsített gázkészülékcsere?
Egy külön,
jogszabályban meghatározott feltételekkel alkalmazható
készülékcsere-eljárás.
Nem minden kazán-
vagy vízmelegítő-csere tartozik ide.
Az alkalmazhatóságot a konkrét készülék,
fogyasztói vezeték,
gázmérő,
égéstermék-elvezetés
és meglévő rendszer műszaki helyzete alapján kell ellenőrizni.
Ki készíthet gáztervet?
A szükséges kiviteli tervet
az arra jogosult,
a Magyar Mérnöki Kamara közhiteles nyilvántartásában szereplő,
megfelelő építménygépészeti tervezési jogosultságú szakember készítheti.
A konkrét jogosultsági scope-nak
a tervezett gázrendszerhez kell illeszkednie.
Meddig érvényes a felülvizsgált gázterv?
A jelenlegi MBSZ szerint
a kivitelezésre való alkalmasságot megállapító
tervfelülvizsgálói nyilatkozat főszabály szerint
két évig érvényes,
feltéve,
hogy a terv műszaki-biztonsági feltételei
és a meghatározó helyszíni adottságok közben nem változtak meg.
Mi történik, ha kivitelezés közben el kell térni a gáztervtől?
Először azt kell meghatározni,
hogy az eltérés érint-e
műszaki-biztonsági feltételt.
Bizonyos módosításokat a tervező
tervmódosítással kezelhet,
míg más esetekben
a módosított terv ismételt elosztói tervfelülvizsgálata is szükséges lehet.
A változást nem érdemes helyszíni improvizációval kezelni.
Mi szükséges a gáz MEO-hoz?
A pontos dokumentumlista projektfüggő,
de a MEO-kész állapothoz
jellemzően elkészült gázszerelés,
megfelelő nyomáspróba,
kivitelezői és megvalósulási dokumentáció,
valamint a konkrét műszaki rendszerhez szükséges
villamos vagy más szakági igazolások tartozhatnak.
Mennyi idő alatt történik meg a gáz MEO?
A normál elosztói műszaki-biztonsági ellenőrzési eljárásban
a hatályos szabályozás
a szerelési nyilatkozat benyújtásától számítva
nyolc munkanapos ellenőrzési határidőt határoz meg.
Ez azonban nem a teljes projekt átfutási ideje:
a tervezés,
tervfelülvizsgálat,
kivitelezés,
esetleges hiánypótlás
és a MEO utáni elosztói lépések
ezen felül értendők.
Sikeres MEO után azonnal felszerelik a gázmérőt és megindul a gáz?
Nem feltétlenül.
A sikeres MEO azt jelenti,
hogy az elkészült gázszerelés
átment a műszaki-biztonsági ellenőrzésen.
Ezután a projekt helyzetétől függően
további mérőfelszerelési,
szerződéses,
bekapcsolási
vagy készülék-üzembehelyezési feltételek is lehetnek.
Gázterv · MEO · projektfolyamat
Nem az a cél, hogy legyen egy gázterv és egy MEO-időpont. Az a cél, hogy a projekt helyes úton jusson el a tervezett rendszertől az ellenőrzött végállapotig.
Projektkategória, tervezés, tervfelülvizsgálat, kivitelezés, nyomáspróba, dokumentáció, műszaki-biztonsági ellenőrzés és a sikeres MEO utáni elosztói folyamat: ezek együtt alkotják a valódi projektet.
