Villanyszerelő gyorsszolgálat
Műszeres villamos hibakeresés és elektromos hálózat diagnosztika
Pislákol a világítás, időnként leold a védelem vagy eltűnik a feszültség egy áramkörön — de nem egyértelmű, mi okozza?
Villamos hibakeresésre akkor van szükség, amikor a tünetből nem állapítható meg közvetlenül, melyik készülék, kötés, vezetékszakasz vagy hálózati rész okozza a problémát. Ilyenkor nem találomra kell alkatrészt cserélni vagy szerelvényeket megbontani: a hibajelenséget célzott villamos mérésekkel kell leszűkíteni.

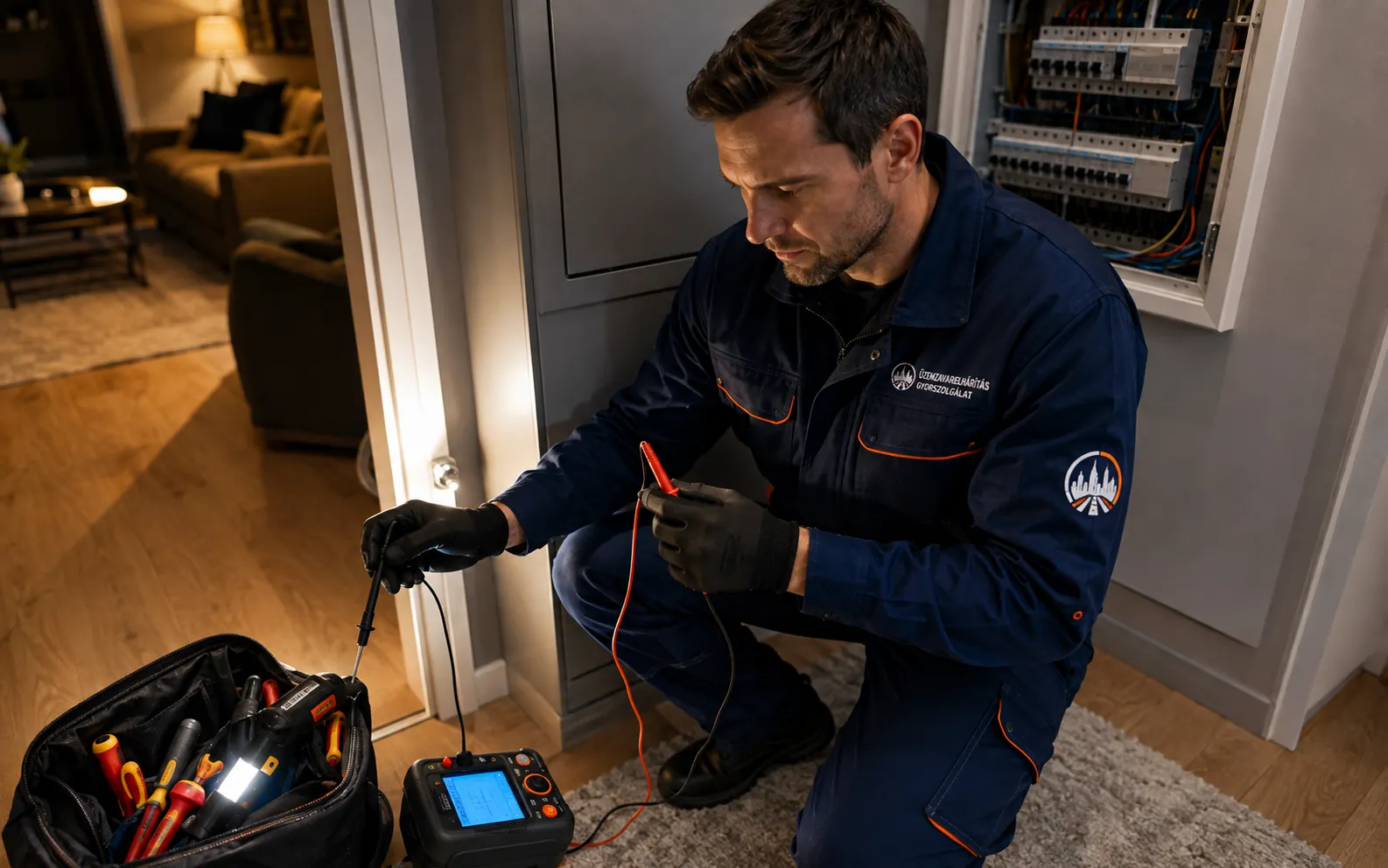

Műszeres villamos diagnosztika
Bizonytalan hibajelenség
Mikor nem egyértelmű elsőre, melyik villamos hálózatrész hibás?
A villamos hibák egy része nem állandó és nem is egyetlen jól látható ponthoz köthető. Ilyenkor a tünet időpontja, helye és körülményei is fontos információt adnak a vizsgálathoz.
Pislákol vagy változik a világítás fényereje
Feszültségváltozás, terhelési jelenség, kötési probléma vagy más hálózati rendellenesség is állhat a háttérben.
Bizonyos dugaljakban nincs feszültség
Ha a védelmi készülékek látszólag működő állapotban vannak, megszakadt kötés, vezetékszakasz vagy más áramköri hiba is felmerülhet.
Csak bizonyos terhelés mellett jelentkezik
Ha a jelenség egyes készülékek működésével vagy nagyobb terheléssel együtt jelenik meg, a hiba körülményei különösen fontosak a diagnosztikában.
Sercegés, égésszag vagy rendellenes melegedés jelentkezik
Ilyen jelenségnél ne nyúljon az érintett szerelvényhez, vezetékhez vagy elosztóhoz. Ha a tünet a biztosítéktábla környezetében jelentkezik, az elosztó külön vizsgálata is szükséges lehet.
Biztosítéktábla-javítás
A hibakeresés logikája
A villamos hibakeresés nem találgatás — a tünetből mérhető hibakört kell kialakítani.
Ugyanaz a tünet több különböző hibából is kialakulhat. Egy időszakos leoldás mögött lehet készülékhiba, vezetékezési probléma vagy több fogyasztó együttes hatása is.
Ugyanígy egy feszültség nélkül maradt dugalj sem bizonyítja önmagában, hogy pontosan ott szakadt meg a vezeték. A hibajelenség körülményeit és a mérési eredményeket együtt kell értékelni.
Mikor jelentkezik?
Folyamatosan, rendszertelenül, egy készülék használatakor vagy csak nagyobb terhelés mellett?
Hol jelentkezik?
Egyetlen szerelvénynél, egy áramkörön, több helyiségben vagy az egész ingatlanban?
Melyik védelem reagál?
Kismegszakító, áram-védőkapcsoló, kombinált védelmi készülék vagy egyik sem?
Mi változik közben?
Feszültség, terhelés, hőmérséklet, folytonosság vagy a hálózat szigetelési állapota?
Célzott mérések
Nem minden hibához ugyanaz a műszer vagy ugyanaz a mérési sorrend szükséges.
A mérési módszert mindig ahhoz a kérdéshez kell választani, amelyet a hibakeresés adott pontján meg kell válaszolni.
Feszültség- és áramköri mérések
Segítenek meghatározni, meddig áll rendelkezésre megfelelő ellátás, mely ponton változik meg az áramkör viselkedése, és hol érdemes tovább szűkíteni a hibát.
Szigetelési ellenállás vizsgálata
Bizonyos szigetelési hibák, nedvességgel összefüggő problémák vagy hibaáram-jelenségek vizsgálatánál segíthet az érintett áramkör állapotának további értékelésében.
Vezetéknyomvonal és áramkör követése
Rejtett vezetékek, áramköri útvonalak és egyes vezetékszakadások behatárolásánál kábel- és nyomvonalkereső műszerek is alkalmazhatók. A mérési pontosságot az adott szerkezet és hálózat kialakítása is befolyásolja.
Hőkamerás vizsgálat
Terhelés alatt kialakuló rendellenes hőmintázatok segíthetnek kijelölni azokat a csatlakozásokat, védelmi készülékeket vagy hálózati pontokat, amelyeket további villamos méréssel érdemes ellenőrizni.
A megfelelő műszer nem attól „profi”, hogy minden hibánál előkerül, hanem attól, hogy az adott kérdésre értelmezhető választ ad.
Hőkamerás diagnosztika

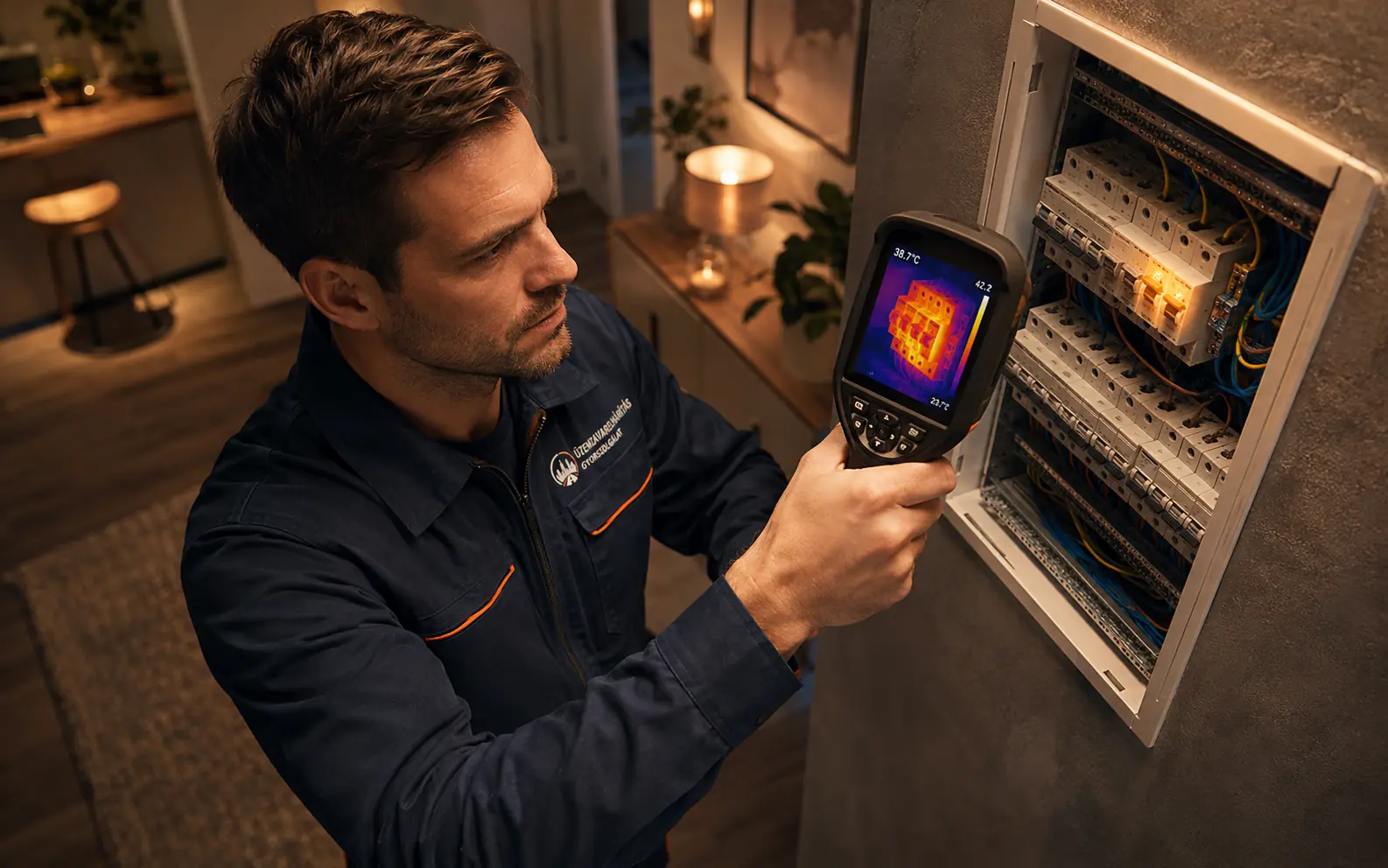

Hőkamerás villamos vizsgálat
A hőkamera megmutathat egy rendellenes hőképet — de nem mondja meg önmagában, mi okozta.
Egy túlmelegedő kötés, eltérően terhelt áramkör vagy hibás villamos elem termikus eltérést hozhat létre.
A hőkép azonban csak egy mérési információ. A valódi ok meghatározásához a terhelést, a csatlakozásokat és szükség szerint más villamos mérési eredményeket is össze kell vetni.
A hibakeresés menete
Hogyan lesz egy bizonytalan tünetből behatárolt villamos hiba?
A hibakeresés lényege, hogy minden vizsgálati lépés csökkentse a lehetséges hibaforrások számát.
-
01
A hibajelenség és körülményeinek azonosítása
Mikor, milyen terhelésnél, milyen gyakran és mely hálózati részen jelentkezik a probléma?
-
02
Az érintett hálózati rész leszűkítése
Egy fogyasztó, egy áramkör, az elosztás vagy nagyobb hálózati rész kapcsolódik a jelenséghez?
-
03
A megfelelő mérési módszer kiválasztása
A mérést a hibajelenséghez kell igazítani, nem a hibát egy előre kiválasztott műszerhez.
-
04
Szakaszolás és a mérési eredmények összevetése
A hibakör addig szűkíthető, amíg a problémás készülék, kötés, áramkör vagy vezetékrész elkülöníthető.
-
05
Javítás utáni ellenőrzés
Nem csak azt kell látni, hogy a tünet eltűnt, hanem azt is, hogy az érintett hálózatrész a javítás után megfelelően működik.
A mérés eredménye
A hibakeresés végén nem egy műszer neve a fontos — hanem hogy melyik hibaforrás maradt fenn.
Hibás fogyasztó
Ha a jelenség következetesen egy adott készülékhez vagy annak csatlakoztatásához kapcsolódik, maga a fogyasztó is lehet a hibaforrás.
Hibás kötés vagy vezetékszakasz
Ha a probléma a fix villamos hálózaton belül marad fenn, a kötéseket, szerelvényeket, nyomvonalat és vezetékszakaszokat kell tovább értékelni.
Elosztó vagy védelmi készülék
Ha a mérés és a hibajelenség az elosztótábla, egy kismegszakító, áram-védőkapcsoló vagy csatlakozás környezetére mutat, az elosztó külön vizsgálata indokolt lehet.
Biztosítéktábla-javításEllátási vagy feszültségprobléma
Ha a probléma nem egyetlen belső áramkörhöz köthető, a vizsgálat az ellátás és a betáplálás irányába is továbbvezethet.
Áramkimaradás vizsgálata
Célzott feltárás
A cél nem a „0% bontás” ígérete, hanem a felesleges bontás elkerülése.
Vezetéknyomvonal-követéssel, áramköri mérésekkel és szakaszolással sok esetben jelentősen szűkíthető, melyik hálózatrész érintett.
Ha azonban maga a hibás kötés vagy vezeték rejtett helyen található, a tényleges javításhoz hozzáférésre is szükség lehet. A jó diagnosztika abban segít, hogy ne találomra kelljen keresni.
Villamos biztonság
Ha egy fém szerelvény vagy készülék burkolata ráz, ne érintse meg újra.
Szikrázás, füst, égésszag, hozzáférhető sérült vezeték vagy áramütésre utaló jelenség esetén ne próbálja a hibát saját kezűleg feltárni, és ne bontsa meg a villamos berendezést.
Bizonytalan eredetű villamos hiba
Nem egyértelmű, mi okozza a hibajelenséget?
Időszakos leoldás, pislákolás, feszültségkiesés vagy más bizonytalan villamos hiba esetén telefonon és online is jelezheti a problémát.
Kapcsolódó villanyszerelés
Ha a hibajelenség már egyértelműbb, célzottabb villanyszerelési irány választható.
Összes villanyszerelési szolgáltatásÁramkimaradás
Egyszerűen megszűnt az ellátás az ingatlan egészében vagy csak egy meghatározott részén?
ÁramkimaradásZárlat elhárítás
A kismegszakító vagy az áram-védőkapcsoló ismételten leold?
Zárlat elhárításBiztosítéktábla-javítás
Égésnyom, melegedés vagy sérülés látható a villamos elosztó környezetében?
Biztosítéktábla-javítás
Gyakori kérdések
Amit műszeres villamos hibakeresés előtt gyakran kérdeznek
Miért oldhat le az áram-védőkapcsoló teljesen rendszertelenül?
Időszakos leoldás mögött állhat egy készülék vagy áramkör
szigetelési problémája, nedvesség, több fogyasztó együttes
hibaárama vagy más változó körülmény. A tünetből önmagában
nem lehet megállapítani az okot, ezért az érintett
áramköröket és a lekapcsolás körülményeit együtt kell vizsgálni.
Megtalálható egy falban futó vezeték hibája bontás nélkül?
Sok esetben a hibás áramkör, nyomvonal vagy vezetékszakasz
műszeres méréssel és szakaszolással jelentősen leszűkíthető.
Ha azonban a ténylegesen sérült kötés vagy vezeték rejtett
helyen van, a javításhoz hozzáférésre is szükség lehet.
Mit mutat meg a hőkamera villamos hibakeresésnél?
A hőkamera a felületi hőmérséklet-különbségeket és
rendellenes hőmintázatokat teszi láthatóvá.
Egy gyanúsan meleg kötés vagy villamos készülék
fontos támpont lehet, de a hőkép önmagában nem bizonyítja,
hogy pontosan mi okozza az eltérést.
Mi a különbség a villamos hibakeresés és a villamos biztonsági felülvizsgálat között?
A villamos hibakeresés egy konkrét hibajelenségből indul,
és annak okát próbálja behatárolni. A villamos biztonsági
felülvizsgálat ezzel szemben egy meghatározott
követelményrendszer szerint vizsgálja a villamos berendezés
biztonsági állapotát. A két feladat célja és terjedelme
ezért nem azonos.
