01
Csatlakozási pont
A közcélú hálózat és az ingatlan villamos rendszerének műszaki határa.
Társasházi villamos infrastruktúra · rekonstrukció · elosztói koordináció

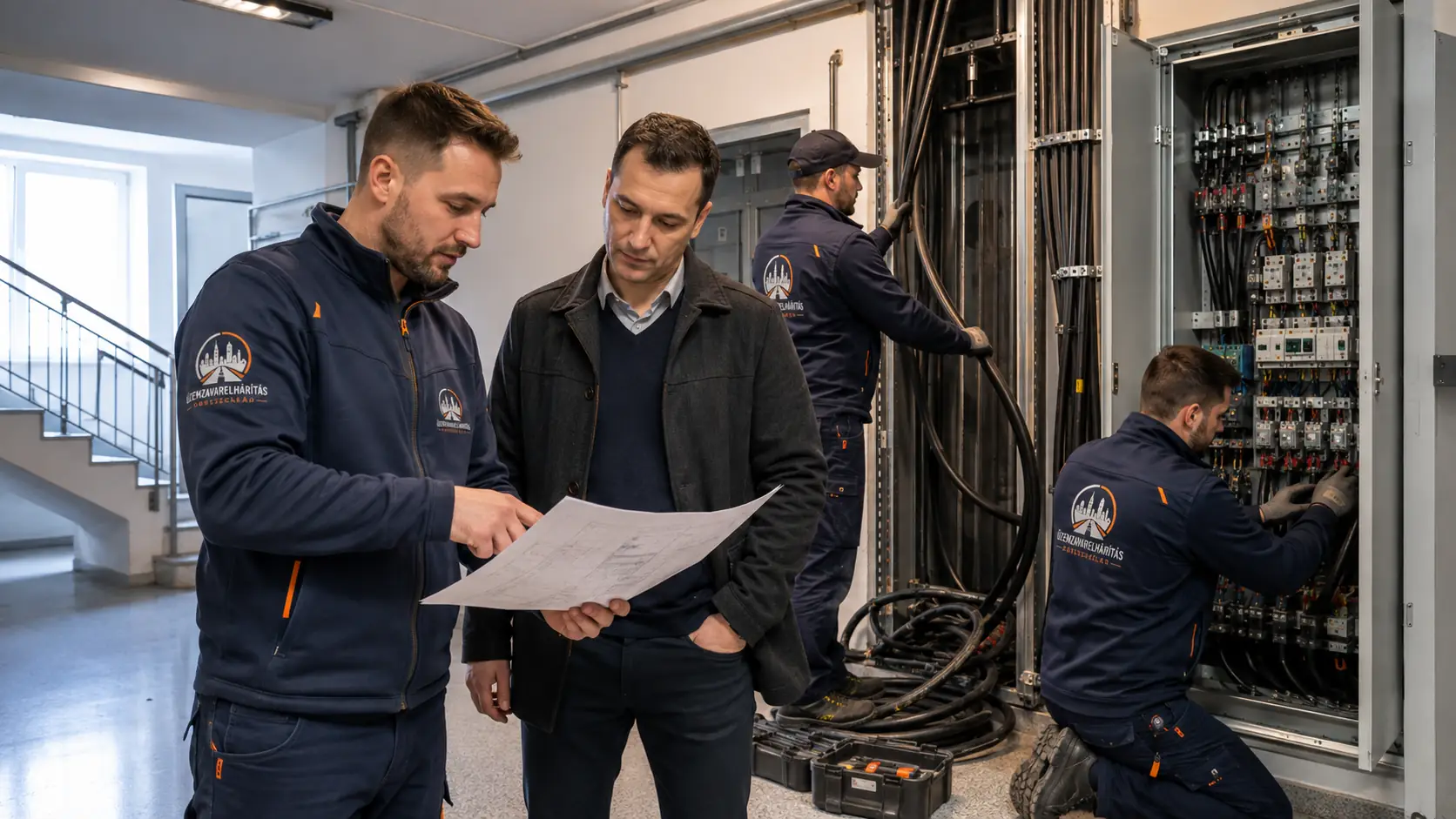

Méretlen fővezeték csere társasházban közös villamos felszállók és méretlen elosztóhálózat rekonstrukciója
A társasház régi méretlen fővezetékei, felszálló hálózata vagy közös elosztása már nem felel meg a jelenlegi állapotnak vagy a tervezett teljesítményigénynek?
A méretlen fővezeték cseréje nem egy lakás villanyvezetékének egyszerű cseréje. A társasház közös, mérés előtti villamos ellátási útját érinti, ezért először azt kell meghatározni, mely hálózati szakasz a projekt része, milyen terhelést kell kiszolgálnia, mely mérőhelyeket érinti, és milyen tervezési vagy elosztói folyamat kapcsolódik hozzá.
Társasházi közös hálózat
Terhelés és kapacitás
Projekthatár és elosztói folyamat
Állapot → projekthatár → terhelés → rekonstrukció

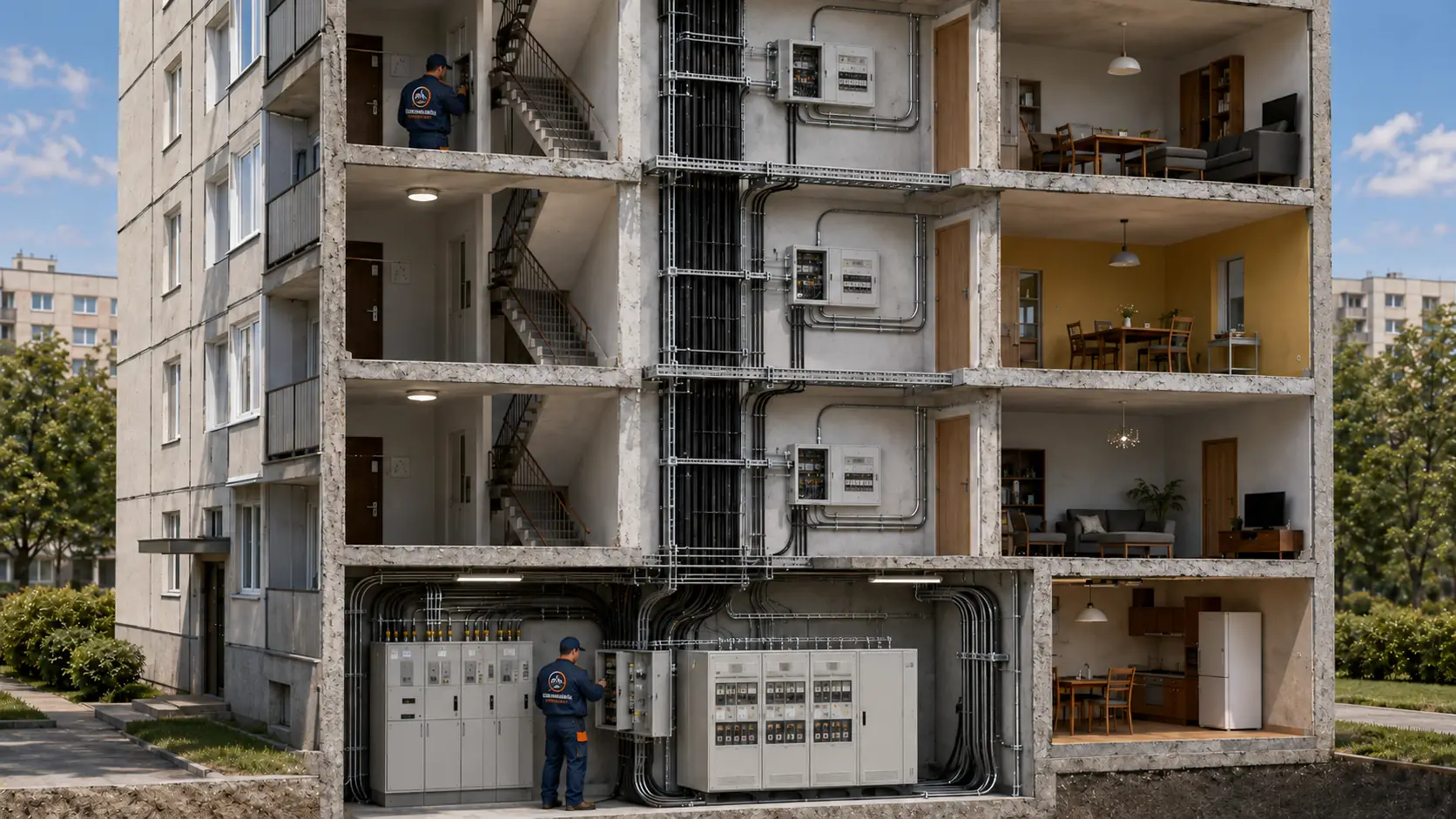

Először a rendszer helyét kell megérteni
A „méretlen” azt jelenti, hogy a hálózat a fogyasztásmérés előtt van — nem azt, hogy automatikusan az elosztó tulajdona.
Többfelhasználós épületben a csatlakozási pont után is lehet olyan közös villamos vezetékhálózat, amely még a lakások egyedi fogyasztásmérői előtt helyezkedik el. Ennek műszaki, üzemeltetési és tulajdoni határait a konkrét épületnél kell azonosítani.
02
Közös főelosztás
Az épület több felhasználási helyét ellátó közös elosztási pontok.
03
Méretlen felszállók
A szintek és mérőhelyek felé haladó közös, mérés előtti hálózatrészek.
04
Leágazások
A közös hálózatból az egyes mérőhelyek felé vezető szakaszok.
05
Fogyasztásmérés
A mérés után már más villamos projekthatár kezdődik.
A „méretlen” nem tulajdonjogi kategória.
A konkrét társasháznál külön kell tisztázni, hol húzódik az elosztói, társasházi, üzemeltetői és egyedi felhasználói rendszerhatár.
Társasházi projekthatár
A fővezetékcsere első kérdése: pontosan meddig tart a rekonstrukció?
Egy társasházi projekt érintheti csak az egyik felszálló ágat, több szint közös méretlen hálózatát, a csatlakozó főelosztót, a mérőhelyekhez vezető leágazásokat vagy ezek kombinációját. Ezek nem automatikusan ugyanannak az ajánlatnak a részei.
Hálózati határ
Melyik vezeték és elosztási pont kerül cserére?
Főelosztó, felszálló, szinti elosztási pont, egyedi leágazás vagy több rendszerből álló teljes rekonstrukció?
Mérőhelyi határ
A mérőhelyekhez is hozzá kell nyúlni?
A fővezetéki rekonstrukció és a fogyasztásmérő helyének korszerűsítése összefügghet, de nem ugyanaz a projekt.
Teljesítményhatár
Mit kell a megújított hálózatnak kiszolgálnia?
Nemcsak a jelenlegi fogyasztást, hanem a projektben meghatározott jövőbeli teljesítményigényt is vizsgálni kell.
Két társasházi fővezetékcsere-ajánlat csak akkor hasonlítható össze, ha ugyanarra a hálózati, mérőhelyi, dokumentációs és helyreállítási projekthatárra készült.
Mi indít el egy rekonstrukciót?
A méretlen hálózat lehet állapot-, kapacitás- vagy rendszerhatár-probléma.
Állapotromlás vagy korábbi hiba
Sérült vezeték, hibás vagy melegedő kötés, elöregedett berendezés, korábbi zárlat vagy villamos biztonsági vizsgálat során feltárt hiányosság rekonstrukciós igényt jelezhet.
Megnövekedett épületszintű teljesítményigény
Több lakás teljesítménynövelése, új közös fogyasztók vagy megváltozott használati igény feltárhatja, hogy a közös hálózat már nem megfelelő a tervezett terheléshez.
Mérőhelyi vagy csatlakozási projekt
Mérőhelyek átalakítása, mérőcsoport rekonstrukciója vagy csatlakozási változás esetén a kapcsolódó méretlen vezetékhálózatot is vizsgálni kell.
Komplex társasházi villamos felújítás
Előfordulhat, hogy a fővezetéki rekonstrukció már egy nagyobb épületszintű villamos korszerűsítés része, amely több elosztót, felszállót és mérőhelyet érint.
Régi alumínium vezeték = automatikusan teljes csere?
Nem pusztán az anyag neve alapján döntünk. A vezeték anyaga mellett a keresztmetszet, a kötések, a szigetelés, az elhelyezés, a védelmi rendszer, a jelenlegi terhelés és a tervezett jövőbeli igény együtt adja a döntési alapot.
Teljesítményigény ≠ automatikus fővezetékcsere
Egy lakás amperbővítési lehetőségét a társasház közös hálózata is korlátozhatja.
A teljesítménynövelési igény önmagában nem jelenti azt, hogy biztosan fővezetéket kell cserélni. Előbb azt kell megvizsgálni, hogy a meglévő közös villamos út és az érintett berendezések képesek-e kiszolgálni a meghatározott új igényt.
Kapcsolódó projekt
Amperbővítés és teljesítménynövelés
Ha az elsődleges cél a rendelkezésre álló villamos teljesítmény növelése, annak saját műszaki és elosztói projektfolyamata van.
Amperbővítés és teljesítménynövelés
Tulajdon, üzemeltetés és költségviselés
A mérő előtti elhelyezkedés önmagában nem mondja meg, kié a vezeték és ki fizeti a cserét.
Társasházban először azt kell azonosítani, melyik konkrét vezetékszakaszról van szó, hol húzódik a csatlakozási, tulajdoni és üzemeltetői határ, illetve mit tartalmaznak az épület műszaki és társasházi dokumentumai.
01
Melyik szakaszról beszélünk?
Közös főelosztás, felszálló, szinti leágazás vagy egy adott mérőhelyhez tartozó vezetékszakasz?
02
Ki az üzemeltető?
Az üzemeltetési felelősséget nem lehet pusztán abból levezetni, hogy a vezeték a fogyasztásmérő előtt található.
03
Ki viseli a projekt költségét?
Ezt a konkrét tulajdoni, üzemeltetési és társasházi jogviszony alapján kell meghatározni, nem egy általános internetes szabályból.
Nem minden projekt ugyanazzal a papírmunkával indul
Először azt kell tisztázni, mi változik — és csak utána, milyen elosztói vagy tervezési folyamat tartozik hozzá.
01
Rekonstrukció
A meglévő közös hálózat felújítása történik, lényeges teljesítmény- vagy csatlakozási változás nélkül?
02
Teljesítményváltozás
Az épület vagy több felhasználási hely új teljesítményigénye is része a projektnek?
03
Mérőhelyi változás
A fogyasztásmérők helye, szekrénye vagy kialakítása is módosul?
04
Csatlakozási változás
A közcélú hálózati csatlakozás műszaki feltételeihez is hozzá kell nyúlni?
Területileg illetékes elosztó
Az alkalmazandó eljárást, benyújtandó dokumentumokat, mérőhelyi feltételeket és szükséges szerelői jogosultságokat az adott felhasználási helyhez tartozó elosztó aktuális követelményei szerint kell kezelni.
MGT nem univerzális első lépés
Műszaki-gazdasági tájékoztató vagy más elosztói dokumentum bizonyos csatlakozási és teljesítményváltozási folyamatokban releváns, de nem minden társasházi fővezeték-rekonstrukció ugyanazzal az ügyintézési lépéssel indul.
A helyes sorrend: előbb megértjük a műszaki változást, utána rendeljük hozzá a szükséges tervezési, szerelői és elosztói folyamatot.
Nem „egy vezetékméret mindenhová”
A fővezeték keresztmetszete a hálózatból következik — nem egy általános internetes minimumértékből.
Egy társasházi felszálló vezeték méretezését a teljes ellátási út, a terhelés, a védelem, az elhelyezés és a konkrét műszaki követelmények együtt határozzák meg.
Épületszintű teljesítményigény
Fáziselosztás
Vezetékhossz
Elhelyezési mód
Túláramvédelem
Feszültségesés
Hibavédelmi feltételek
Elosztói / tervezési követelmény
A társasház nem „10 vagy 16 mm²-es kábelt” vásárol. Olyan közös villamos hálózatot újít fel, amelynek a meghatározott igényt megfelelő védelemmel és üzembiztonsággal kell kiszolgálnia.
Lakott épületben az ütemezés műszaki kérdés
A társasházi áramszünet nem utólagos kellemetlenség — a projekt egyik előre megtervezendő korlátja.
01
Hány lakás érintett?
02
Melyik felszálló?
03
Mely mérőhelyek érintettek?
04
Hogyan szakaszolható?
05
Mikor kapcsolható vissza?
Lakói kommunikáció
A tervezett feszültségmentesítés, az érintett lakások, a munkaterület és a várható visszakapcsolási feltételek előzetes koordinációt igényelnek.
Nincs univerzális „pár órás csere”
Az áramszünet időtartama a projekthatártól, az épület kialakításától, a szükséges mérésektől, a mérőhelyek érintettségétől és a visszakapcsolás feltételeitől függ.
A fővezeték és a mérőhely találkozása
A méretlen fővezeték rekonstrukciója érintheti a mérőhelyeket — de a mérőhely-szabványosítás külön projektkérdés.
Ha a fővezetéki projekt során a fogyasztásmérők elhelyezése, szekrénye, hozzáférhetősége vagy kialakítása is változik, akkor a mérőhely műszaki megfelelőségét külön projekthatárként kell kezelni.
Kapcsolódó oldal
Mérőhely szabványosítás
Mérőszekrény, elhelyezés, hozzáférés, elosztói követelmények és a mérőhelyi kivitelezés saját projektlogikával.
Mérőhely szabványosítás
Közös hálózat · több lakás · egy projekthatár
Társasházi infrastruktúra
Egy lakás teljesítményigénye lehet egyedi — az odavezető hálózat viszont közös infrastruktúra.
Ezért egy társasházi fővezetékcsere nem kezelhető több egymástól független lakásvillany-szerelés összegeként. Az egész ellátási út, a közös berendezések, az érintett mérőhelyek és az ütemezés együtt alkotják a projektet.
A társasház nem kábelt vásárol. Közös villamos infrastruktúrát újít fel.
A társasházi fővezetékcsere projektfolyamata
A kivitelezés nem ott kezdődik, hogy kihúzzuk a régi vezetéket.
Előbb meg kell érteni az épület villamos rendszerét, a terhelési igényt, a hálózati határokat, a szükséges elosztói lépéseket és azt, hogyan tartható kontroll alatt a lakott épületben végzett munka.
-
01
Kiinduló állapot
Milyen a meglévő közös főelosztó, felszálló hálózat, leágazási rendszer és mérőhelyi struktúra?
-
02
Csatlakozási és üzemeltetési határok
Hol végződik az elosztói infrastruktúra, és mely méretlen hálózatrészek tartoznak az épület közös rendszeréhez?
-
03
Jelenlegi és tervezett terhelés
Mit szolgál ki ma a hálózat, és milyen új igényekre kell a projektet előkészíteni?
-
04
Projekthatár
Főelosztó, egy vagy több felszálló, leágazások, mérőhelyek, védővezetői rendszer és helyreállítás: mi kerül ténylegesen a projektbe?
-
05
Tervezési és elosztói folyamat
Meg kell határozni, milyen terv, műszaki dokumentáció, igénybejelentés vagy más elosztói egyeztetés szükséges.
-
06
Vezetékméretezés és rendszerkialakítás
A vezeték, védelem, elosztás, nyomvonal és szükséges szerelési rendszer a meghatározott műszaki igényből következik.
-
07
Áramszünet és lakói ütemezés
Meg kell határozni az érintett felhasználási helyeket, a feszültségmentesítés szakaszait és a visszakapcsolás feltételeit.
-
08

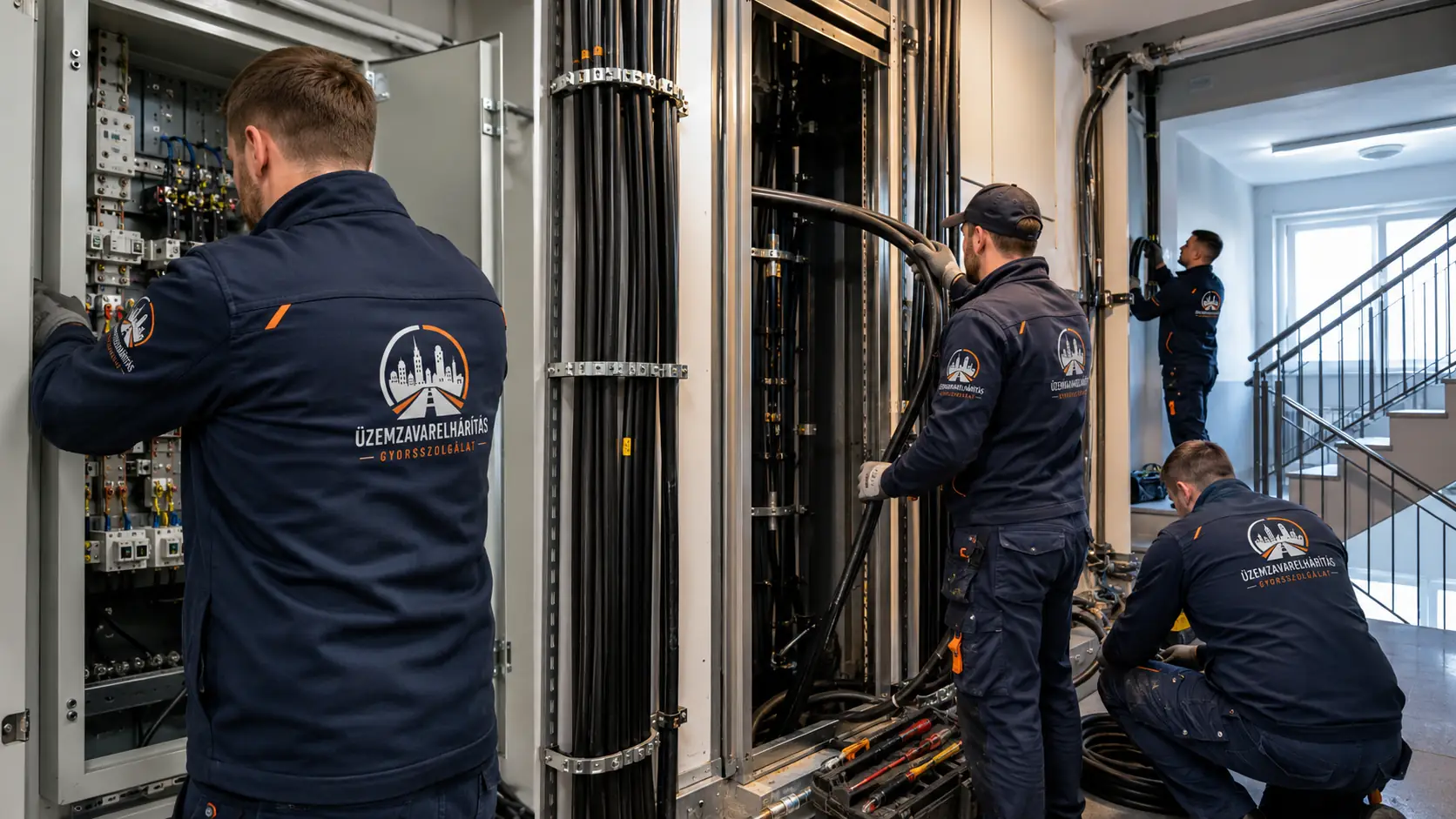

Kivitelezés
A projektben meghatározott méretlen hálózatrészek, elosztási pontok és kapcsolódó berendezések rekonstrukciója.
-
09
Ellenőrzések
A kivitelezett hálózat projekt szerint szükséges villamos biztonsági és műszaki ellenőrzései.
-
10
Dokumentáció és visszakapcsolás
Az alkalmazandó elosztói és projektkövetelményekhez szükséges dokumentáció rendezése, majd a rendszer szabályos üzembevétele.
Ez a projekt nem ott kezdődik, ahol a kivitelező előveszi a szerszámot. Ott kezdődik, hogy pontosan meghatározzuk a társasház közös villamos rendszerének műszaki és üzemeltetési határait.
Méretlen vagy villamos elosztóberendezést ne nyisson fel saját vizsgálathoz.
Ajánlatkéréshez csak olyan fotót készítsen, amely biztonságosan, burkolat, elosztószekrény vagy zárópecsét megbontása nélkül elkészíthető. A hálózat állapotának szakmai vizsgálata megfelelő jogosultságú szakember feladata.

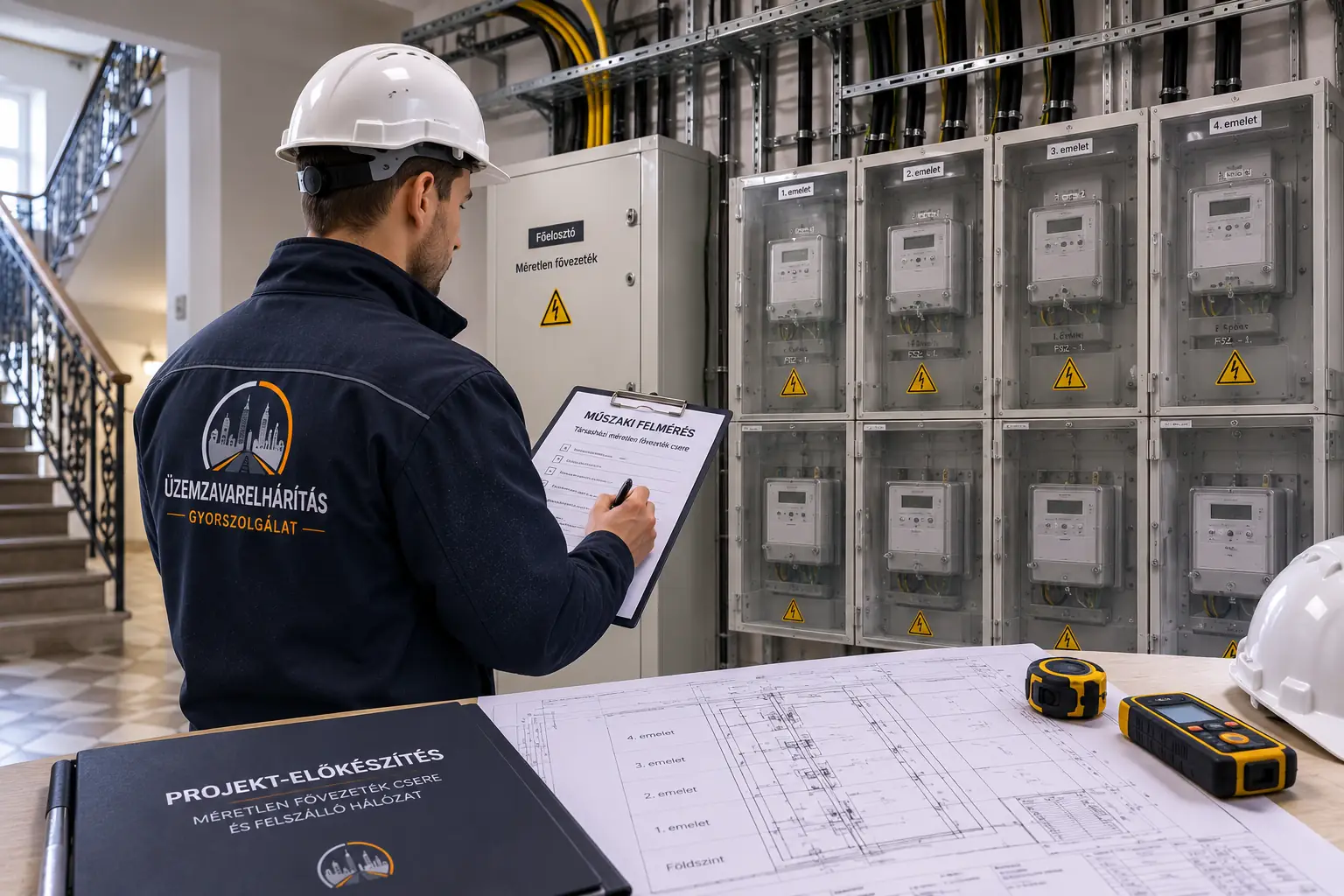

Mi kell az első műszaki egyeztetéshez?
Társasházi fővezetékcserénél az épület egészéről kell képet kapni — nem csak egyetlen villanyóráról.
Épület
Alapadatok
Projekt címe
Szintek száma
Lakások és mérőhelyek száma
Épület hozzávetőleges kora
Projekt trigger
Miért indult el a felújítás?
Korábbi meghibásodás vagy melegedés
Villamos biztonsági felülvizsgálat megállapítása
Több lakást érintő teljesítménynövelési igény
Komplex társasházi villamos korszerűsítés
Meglévő dokumentáció
Ami segíti a projekthatár meghatározását
Meglévő villamos terv vagy egyvonalas rajz
Korábbi felújítás dokumentációja
Villamos biztonsági felülvizsgálati irat, ha van
Elosztói levél vagy műszaki dokumentum, ha már rendelkezésre áll
Jövőbeli igény
Nem csak a mai állapot számít
Várható lakásonkénti teljesítménynövelések
Új vagy megváltozó közös fogyasztók
Mérőhelyek későbbi korszerűsítési terve
Kívánt projektütemezés
Helyszíni felméréshez → ajánlatkérés
Az első egyeztetés célja, hogy meghatározható legyen az érintett közös hálózatrész, a szükséges műszaki előkészítés, az elosztói függőségek és a projekt várható kivitelezési határa.
Gyakori kérdések
Amit egy társasházi fővezetékcsere előtt érdemes tisztázni
Mit jelent pontosan, hogy méretlen fővezeték?
A kifejezés olyan villamos hálózatrészre utal,
amely még a fogyasztásmérés előtt helyezkedik el.
Többfelhasználós épületben
a csatlakozási pont után is lehet
társasházi közös méretlen hálózat.
A „méretlen” megnevezés önmagában
nem dönti el a vezeték tulajdonosát vagy üzemeltetőjét.
Ki fizeti társasházban a méretlen fővezeték cseréjét?
Először azt kell meghatározni,
melyik konkrét hálózati szakaszról van szó,
hol húzódik a csatlakozási,
tulajdoni
és üzemeltetési határ,
valamint milyen társasházi dokumentumok vonatkoznak rá.
A fogyasztásmérő előtti elhelyezkedés
önmagában nem dönti el a költségviselést.
Amperbővítéshez mindig ki kell cserélni a társasházi fővezetéket?
Nem.
Előbb azt kell megvizsgálni,
hogy a meglévő közös hálózat,
a vezetékek,
az elosztási pontok
és a védelmi rendszer
alkalmas-e az új teljesítményigény kiszolgálására.
Ha nem,
a teljesítménynövelés
közös fővezetéki rekonstrukciót is szükségessé tehet.
A régi alumínium felszálló vezetéket minden esetben ki kell cserélni?
A vezeték anyaga fontos információ,
de a csere szükségességét
nem kizárólag ez alapján kell meghatározni.
Vizsgálni kell többek között
a keresztmetszetet,
a kötések és szigetelés állapotát,
az elhelyezést,
a védelmet
és a jelenlegi, illetve tervezett terhelést.
Minden méretlen fővezetékcseréhez MGT szükséges?
Nem kezelhető minden projekt ugyanazzal a folyamattal.
Teljesítménynövelés,
csatlakozási változás,
mérőhelyi módosítás
és puszta meglévő hálózati rekonstrukció
eltérő elosztói vagy tervezési lépéseket igényelhet.
A szükséges folyamatot
az adott projektből kell meghatározni.
Mennyi ideig marad áram nélkül a társasház?
Nincs minden épületre érvényes fix időtartam.
A szükséges feszültségmentesítés
a projekthatártól,
az érintett felszállóktól és mérőhelyektől,
a szakaszolhatóságtól,
a szükséges ellenőrzésektől
és a visszakapcsolás feltételeitől függ.
Ezért az áramszüneti ütemezést
a kivitelezés előtt kell megtervezni.
A fővezetékcsere automatikusan magában foglalja a mérőhelyek szabványosítását?
Nem.
A fővezeték és a mérőhely műszakilag összefügghet,
de külön projekthatárt jelent.
Ha a mérőszekrény,
a mérő elhelyezése
vagy a mérőhely kialakítása is változik,
ezt az ajánlati és elosztói folyamatban külön kell kezelni.
Milyen dokumentáció szükséges a projekt végén?
Ez a konkrét projekttől függ.
A szükséges kivitelezői,
villamos biztonsági,
mérési,
tervi
és elosztói dokumentációt
az érintett hálózatrész,
a műszaki változás
és az alkalmazandó eljárás alapján kell meghatározni.
Társasházi méretlen hálózat
Ne a kábel keresztmetszetével kezdjük — előbb határozzuk meg, mit kell a társasház közös hálózatából átépíteni.
Meglévő hálózat állapota, felszállók, mérőhelyek, jövőbeli teljesítményigény, elosztói függőségek és áramszüneti ütemezés: ezekből áll össze a tényleges fővezetékcsere-projekt.
