01 · Meglévő rendszer
Ellenőrzés és dokumentálás
Ha a szükséges EPH-kapcsolatok már kialakítottak, a feladat a releváns rendszerhatár ellenőrzése, szükséges mérése és a projektnek megfelelő dokumentáció elkészítése lehet.
EPH · villamos biztonság · gázkészülék és gázhálózat

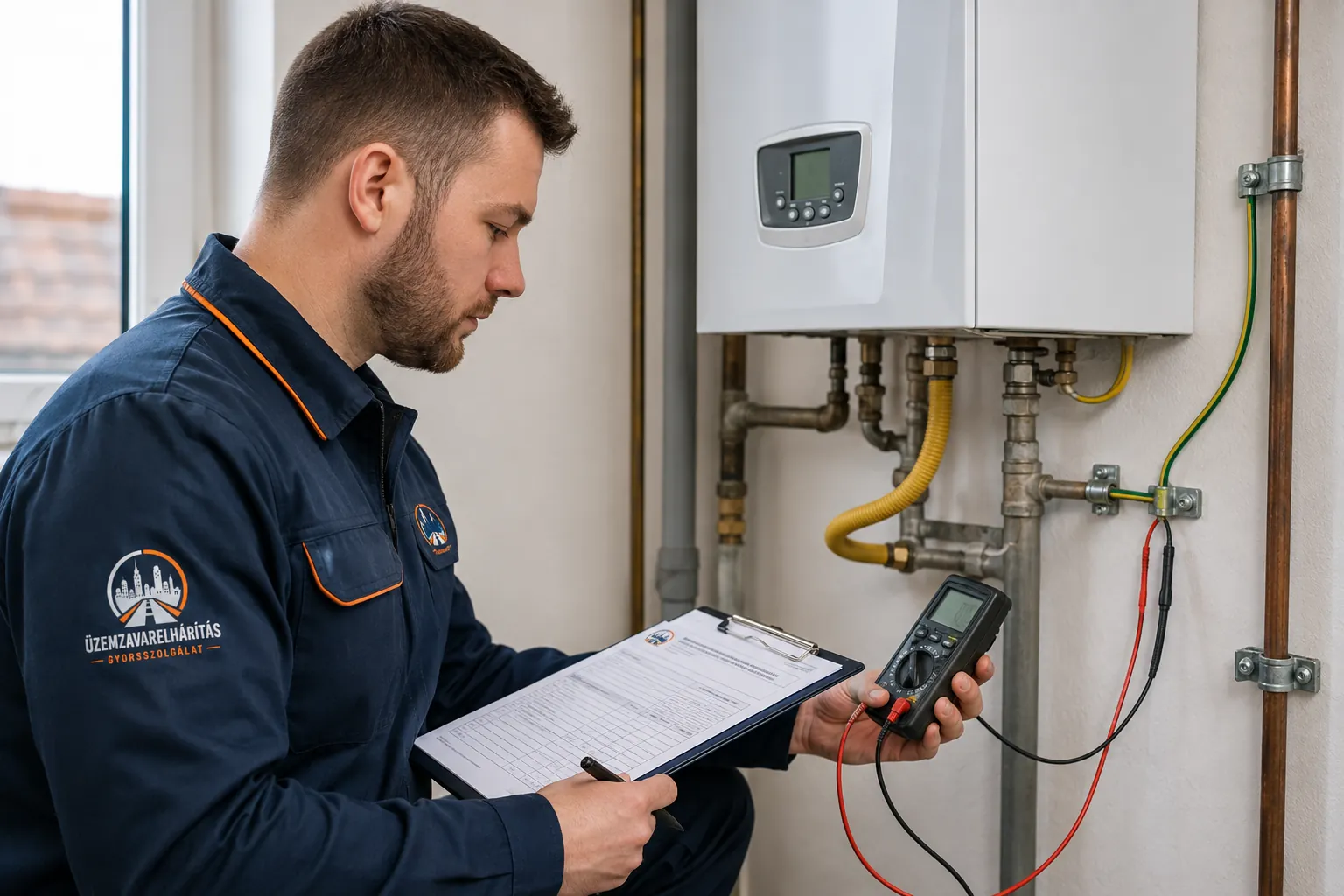

EPH jegyzőkönyv készítés védő egyenpotenciálú összekötés ellenőrzése gázkészülékes és gázhálózati projektekhez
Gázszerelő, kivitelező vagy műszaki átadás EPH jegyzőkönyvet vagy EPH nyilatkozatot kér, és nem tudja, hogy csak ellenőrzésre vagy előbb villamos javításra is szükség van?
Az EPH jegyzőkönyv nem egyszerűen egy helyszínen kitöltött papír. Először azt kell meghatározni, milyen gáz- vagy villamos projekt miatt szükséges az ellenőrzés, milyen EPH-kapcsolatok érintettek, megfelelő-e a meglévő védőösszekötési rendszer, és szükséges-e javítás vagy kiegészítés.

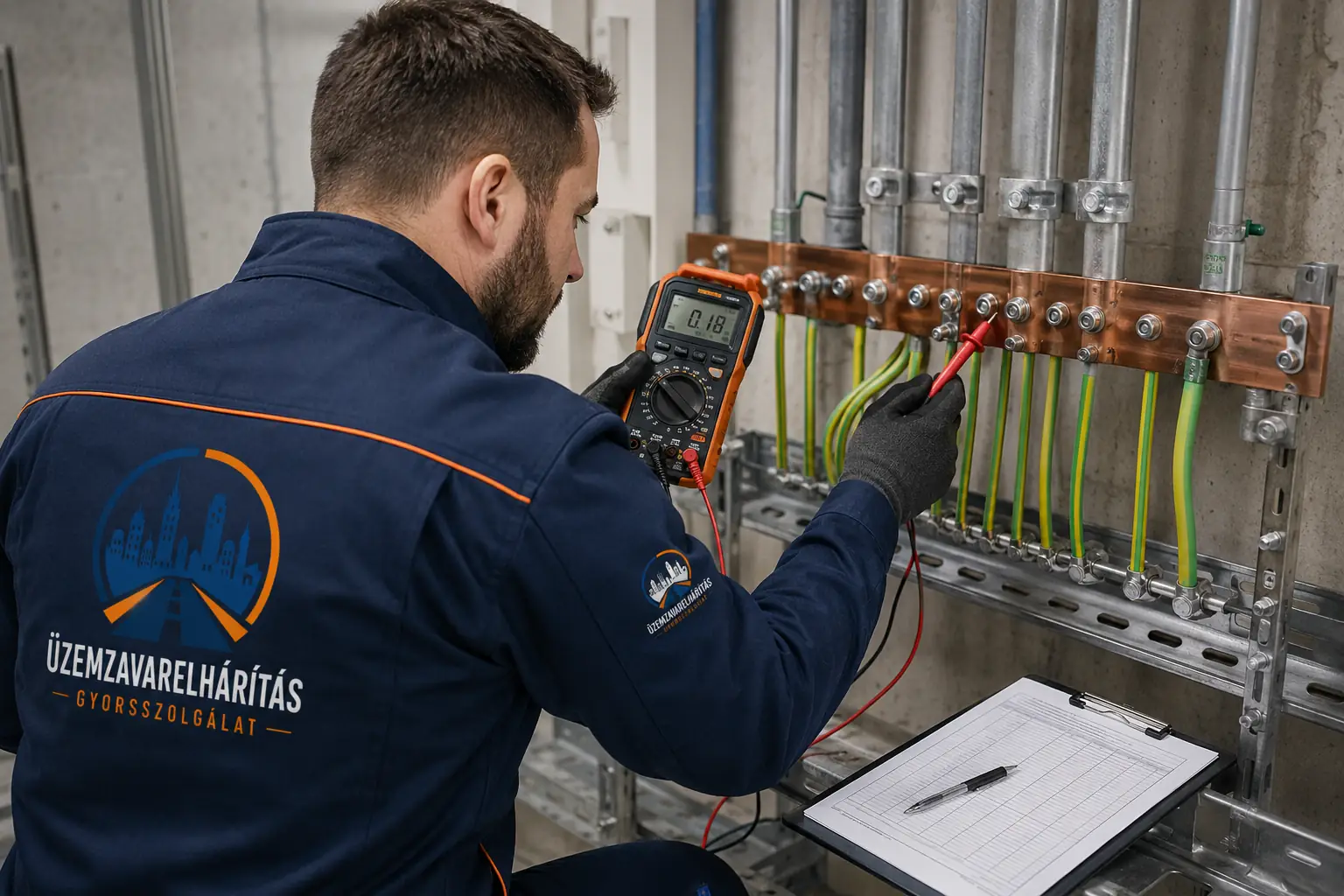

EPH-rendszer ellenőrzése
Szükséges mérések
Projekt szerinti dokumentáció
Projektcél → ellenőrzés → megfelelőség → dokumentáció
EPH jegyzőkönyvet kérnek — de mi a valódi feladat?
Először azt kell eldönteni, hogy dokumentációs feladatról vagy villamos kivitelezési feladatról van-e szó.
Van olyan helyszín, ahol a szükséges védőösszekötés már megfelelően kialakított, és a feladat az ellenőrzésre és dokumentálásra korlátozódik. Más esetben előbb hiányosságot kell behatárolni, majd javítani, és csak ezután értékelhető újra a rendszer.
02 · Bizonytalan állapot
Felmérés és hibahatár
Ha nem ismert, hogyan készült a korábbi EPH, vagy a gépészeti rendszer megváltozott, először a tényleges védőösszekötési kapcsolatokat kell azonosítani.
03 · Hiányosság
Előbb javítás, utána visszaellenőrzés
Ha az ellenőrzés hiányos vagy nem megfelelő kialakítást tár fel, a papír önmagában nem oldja meg a problémát. Előbb a szükséges villamos javítást kell meghatározni.
Az EPH jegyzőkönyv nem hozza létre a villamos biztonságot. A vizsgálat az ellenőrzött műszaki állapotot dokumentálja.
Mi az EPH?
Az EPH célja nem az, hogy „mindent leföldeljünk”.
Az EPH az egyenpotenciálra hozó, mai szakmai nyelven védő egyenpotenciálú összekötési rendszer közismert megnevezése. Feladata, hogy a villamos biztonsági rendszerben releváns vezetőképes részek között veszélyes potenciálkülönbség kialakulásának kockázatát csökkentse.
Nem így gondolkodunk
„Fémből van, tehát kössük rá az EPH-ra.”
Az anyagnév önmagában nem mondja meg, milyen villamos szerepet tölt be egy tárgy, csővezeték vagy szerkezeti elem.
Hanem így
Milyen vezetőképes részről van szó, és milyen kapcsolatban áll az épület villamos rendszerével?
A védőösszekötési követelményt a teljes rendszer és az adott vezetőképes rész tényleges villamos szerepe alapján kell meghatározni.
01
Milyen vezetőképes rész?
02
Honnan érkezik?
03
Része-e a védőösszekötésnek?
04
Hol kell ellenőrizni?
Nem minden fém tárgy „földelendő tárgy”, és nem minden zöld-sárga vezeték ugyanazt a villamos feladatot végzi.
Fontos fogalmi különbség
EPH-ellenőrzés és teljes villamos biztonsági felülvizsgálat nem ugyanaz a szolgáltatás.
Az EPH-célvizsgálat egy meghatározott védőösszekötési rendszerhatárra koncentrál. A villamos biztonsági felülvizsgálat, vagyis VBF, ennél jóval szélesebb körben vizsgálja a villamos berendezés biztonsági állapotát.
EPH ellenőrzés
Meghatározott védőösszekötési kérdés
• miért kérik az EPH dokumentációt?
• milyen vezetőképes rendszer érintett?
• létrejött-e a szükséges védőösszekötési kapcsolat?
• milyen mérés szükséges ennek értékeléséhez?
Villamos biztonsági felülvizsgálat
A villamos berendezés szélesebb körű állapotvizsgálata
• áramütés elleni védelem
• villamos biztonsági követelmények
• szükséges mérések és értékelések
• minősítő dokumentáció
Attól, hogy egy EPH-kapcsolat megfelelő, még nem következik, hogy az ingatlan teljes villamos hálózata egy teljes VBF szempontjából is megfelel.
EPH gázkazánhoz és gázhálózati projekthez
Új gázvezeték és meglévő gázvezetékre kerülő új készülék nem ugyanaz az EPH-helyzet.
Az EPH-dokumentáció szükségességét nem érdemes pusztán abból levezetni, hogy „kazánt cserélünk”. Először azt kell tisztázni, hogy új vagy átalakított gázvezeték készül-e, csak a készülék változik-e, és milyen műszaki átadási folyamat tartozik a projekthez.
Új vagy átalakított gázhálózat
A gázvezeték EPH-kapcsolata önálló műszaki ellenőrzési pont lehet.
Ha új épületen belüli csatlakozóvezeték vagy más, a védőösszekötési rendszert érintő gázhálózati munka készül, az EPH-rendszer érintettségét a konkrét projekt szerint vizsgálni kell.
Meglévő vezetékre új készülék
Nem szabad automatikusan ugyanazt a dokumentációs folyamatot feltételezni.
A készülékcsere, a gázvezeték átalakítása és az új gázhálózat létesítése eltérő projekthatárokat jelenthet. A szükséges EPH-ellenőrzést mindig a konkrét gázprojektből kell levezetni.
Az EPH-követelményt nem a „kazáncsere” szó, hanem az érintett gázvezeték, villamos csatlakozás és a konkrét műszaki projekt együtt határozza meg.
„EPH gáz meóhoz”
A „gáz meó” hasznos keresési kifejezés — de a szükséges dokumentumot a valódi műszaki folyamatból kell meghatározni.
A köznyelvben gáz meóként emlegetett folyamat műszaki-biztonsági ellenőrzést jelenthet. Hogy ehhez az adott helyszínen milyen EPH-, villamos biztonsági vagy más szakvélemény szükséges, a gázprojekt típusa és dokumentációja alapján kell tisztázni.
Első kérdés
Ki kérte az EPH-dokumentumot, és pontosan milyen gázprojekt átadásához?
Két külön ellenőrzési kérdés
A gázvezeték EPH-kapcsolata és a kazán villamos csatlakozásának megfelelősége nem ugyanaz.
Gázvezeték
A védőösszekötési rendszerhez való kapcsolat
Azt vizsgáljuk, hogy az érintett vezetőképes gázhálózati rész hogyan kapcsolódik az épület megfelelő védőösszekötési rendszeréhez.
Gázkészülék
A készülék saját villamos csatlakozása
Egy hálózati villamos csatlakozással működő készüléknél annak betáplálása és villamos biztonsági kialakítása külön vizsgálati kérdés lehet.
Műanyag, ötrétegű és vegyes csőhálózatok
Műanyag vagy kompozit csőnél nem az anyagnév alapján dönthető el az EPH-követelmény.
Egy modern gépészeti rendszerben műanyag csövek, kompozit vezetékek, fém osztók, szerelvények és berendezések együttesen is jelen lehetnek. Nem elég azt megkérdezni, hogy „van-e benne fém”. A tényleges vezetőképességet, a fémes kapcsolatokat és a rendszer villamos szerepét kell vizsgálni.
01
Anyag
Önmagában nem döntő.
02
Villamos folytonosság
Ténylegesen fennáll-e vezetőképes kapcsolat?
03
Rendszerszerep
Milyen kapcsolatban áll az épület más vezetőképes részeivel?
04
EPH döntés
Csak a teljes rendszer alapján.
EPH ellenőrzés
A vizsgálati scope-ot a dokumentum célja határozza meg, nem a „jegyzőkönyv” szó.
01
Projektcél
Miért kérik az EPH vizsgálatát vagy dokumentációját?
02
Rendszerhatár
Mely vezetőképes részek és védőösszekötési kapcsolatok érintettek?
03
Szemrevételezés és mérés
A szükséges kapcsolatok és villamos jellemzők ellenőrzése az adott scope szerint.
04
Minősítés
Megfelelő, hiányos vagy javítást igénylő műszaki állapot?
Nem használunk egyetlen univerzális „EPH-határérték” receptet.
A mért értékeket az adott védelmi funkció, rendszerkialakítás és alkalmazandó követelmény szerint kell értékelni. Ugyanezért nem tekintünk automatikusan minden EPH-vizsgálat részének egy teljes hurokimpedancia-, ÁVK- vagy teljes lakáshálózati vizsgálatot.
Ki végezheti a felülvizsgálatot?
A minősítő villamos biztonsági dokumentációhoz megfelelő felülvizsgálói képesítés szükséges.
Ha a megrendelt feladat villamos biztonsági felülvizsgálatot és minősítő dokumentum kiadását is tartalmazza, azt az ehhez szükséges villamos biztonsági felülvizsgálói képesítéssel rendelkező szakember végzi.
Régi és új terminológia
A piacon még gyakran találkozhat „érintésvédelmi felülvizsgáló” vagy korábbi ÉV/ÉVF megnevezésekkel.
A konkrét projektnél mindig azt kell ellenőrizni, milyen képesítés szükséges az adott vizsgálat és minősítő dokumentum elkészítéséhez.
Helyszíni rendszerellenőrzés → dokumentáció
A jegyzőkönyv a folyamat vége
Előbb a rendszerkapcsolatot kell megérteni és ellenőrizni.
A helyszíni vizsgálat célja nem az, hogy egy előre megírt papírt kitöltsünk. A meglévő védőösszekötési rendszerből kell megállapítani, mi érintett, mi mérhető, mi megfelelő, és hol van esetleges hiányosság.
A dokumentáció csak az ellenőrzött műszaki állapot után következik.
EPH vizsgálat és dokumentáció
Nem a jegyzőkönyv kitöltésével kezdődik.
Először meg kell érteni, miért kérik az EPH-t, milyen rendszer változott, és mely védőösszekötési kapcsolatot kell vizsgálni. A dokumentáció csak ezután kap valódi műszaki tartalmat.
-
01
Projektcél
Kazáncsere, új gázhálózat, gázvezeték-átalakítás, műszaki átadás vagy más dokumentációs igény?
-
02
Dokumentáció áttekintése
Gázterv, kivitelezői információ, korábbi EPH- vagy VBF-dokumentáció, ha rendelkezésre áll.
-
03
Helyszíni szemle
A gépészeti és villamos környezet biztonságosan hozzáférhető részeinek áttekintése.
-
04
EPH-rendszerhatár azonosítása
Mely vezetőképes részek és védőösszekötési kapcsolatok tartoznak a vizsgálat scope-jába?
-
05
Szükséges mérések
A konkrét védőösszekötési és dokumentációs célhoz szükséges villamos vizsgálatok elvégzése.
-
06
Műszaki értékelés
Megfelelő-e az érintett rendszer, vagy hiányosságot kell rendezni?
-
07
Javítási scope, ha szükséges
Pontosan mely védőösszekötési vagy kapcsolódó villamos elemet kell rendezni?
-
08
Villamos javítás
Ha a vizsgálat hiányosságot tárt fel, a szükséges célzott kivitelezés elvégzése.
-
09
Visszaellenőrzés
A javított rendszer műszaki állapotának újraértékelése.
-
10
Dokumentáció
Az ellenőrzött állapot és a konkrét projekt szerint szükséges mérési / megfelelőségi dokumentáció elkészítése.
Nem minden EPH-jegyzőkönyv megrendelésből lesz szerelés. De ha a vizsgálat hiányosságot mutat, a dokumentáció önmagában nem javítja meg a rendszert.
Melyik vizsgálatra van szükség?
Konkrét EPH-kérdés vagy az egész villamos rendszer biztonsági állapota?
CÉLVIZSGÁLAT
Egy konkrét EPH-kapcsolatot kell igazolni
Például egy gázvezetékes projekt vagy más meghatározott rendszerhatár miatt.
SZÉLESEBB VIZSGÁLAT
A teljes villamos berendezés megfelelősége kérdéses
Ilyenkor már nem célszerű egy EPH-dokumentummal helyettesíteni a szélesebb villamos biztonsági felülvizsgálatot.
AKTÍV VILLAMOS HIBA
Égésszag, szikrázás vagy más meghibásodás
Ez már nem dokumentációs kérdés. Előbb a hibát kell biztonságosan behatárolni.
GyorsszolgálatAz EPH ellenőrzés kedvéért ne bontson meg villamos vagy gázberendezést.
Ne nyissa ki a lakáselosztót, ne bontson kötődobozt, ne szerelje le az EPH-kötést, és ne nyúljon a gázkészülék belső részeihez. A vizsgálandó rendszerhatárt a szakembernek kell biztonságosan azonosítania.
Mi kell az első egyeztetéshez?
A legfontosabb információ: miért kérik Öntől az EPH jegyzőkönyvet?
Projekt oka
Miért került elő az EPH?
• gázkazán- vagy készülékcsere
• új gázhálózat
• gázvezeték-átalakítás
• műszaki-biztonsági ellenőrzés / „gáz meó”
• más villamos vagy gépészeti projekt
Mi változott?
Csak a készülék vagy a hálózat is?
• csak a gázkészülék
• gázvezeték is
• villamos hálózat is
• víz- vagy fűtési csőhálózat is
• teljes ingatlanfelújítás zajlik
Dokumentumok
Ami segít tisztázni a vizsgálat scope-ját
• gázterv, ha van
• gázszerelő vagy tervező által küldött követelmény
• korábbi EPH dokumentum, ha van
• korábbi VBF dokumentáció, ha van
Helyszín
Alapinformációk
• lakás / családi ház / társasház / üzleti ingatlan
• gázkészülék típusa
• gépészeti környezetről készült fotó
• zárt állapotú villamos berendezésről készült fotó
EPH jegyzőkönyvhöz → ajánlatkérés
Írja meg, ki kérte az EPH dokumentumot, milyen gáz- vagy villamos munka történt, és küldje el a rendelkezésre álló dokumentációt. Így már az első egyeztetésnél elkülöníthető, hogy vizsgálatra, javításra vagy szélesebb villamos felülvizsgálatra van-e szükség.
Gyakori kérdések
EPH jegyzőkönyv, gázkazán és villamos biztonság
Mi az EPH jegyzőkönyv?
Az „EPH jegyzőkönyv”
széles körben használt megnevezés
az EPH-rendszerhez kapcsolódó ellenőrzés
és mérési eredmények dokumentálására.
Nem automatikusan azonos
egy teljes villamos biztonsági felülvizsgálattal.
EPH jegyzőkönyv kell minden gázkazán-cseréhez?
Nem érdemes ilyen általános szabályból kiindulni.
Új vagy átalakított gázvezeték,
illetve meglévő fogyasztói vezetékre történő készülékcsatlakozás
eltérő műszaki helyzet lehet.
A szükséges EPH-vizsgálatot
a konkrét gázprojektből kell meghatározni.
Mi az EPH szerepe gázkazánnál?
A gázvezeték és az épület védőösszekötési rendszere
között szükséges villamos kapcsolat
a konkrét projekt egyik biztonsági kérdése lehet.
Ettől külön kérdés
maga a gázkészülék villamos betáplálásának megfelelősége.
Az EPH jegyzőkönyv és a VBF ugyanaz?
Nem.
Egy EPH-célvizsgálat
meghatározott védőösszekötési kérdésre fókuszálhat,
míg a villamos biztonsági felülvizsgálat
a villamos berendezés lényegesen szélesebb
biztonsági állapotát vizsgálja.
Ha az EPH nem megfelelő, akkor is kiállítható jegyzőkönyv?
A vizsgálat eredménye
és a feltárt hiányosság dokumentálható,
de egy jegyzőkönyv nem teszi megfelelővé
a hibás vagy hiányos rendszert.
Javítás után visszaellenőrzésre lehet szükség,
és csak az ellenőrzött állapot értékelhető megfelelőként.
Minden fémcsövet, radiátort és fémtárgyat be kell kötni az EPH-ba?
Nem lehet pusztán abból kiindulni,
hogy valami fémből készült.
Azt kell meghatározni,
milyen vezetőképes részről van szó,
milyen kapcsolatban áll az épület más rendszereivel,
és milyen védőösszekötési szerepe van.
Műanyag vagy ötrétegű cső mellett is kell EPH?
Nem az anyagnév alapján dönthető el.
A tényleges vezetőképességet,
a fémes kapcsolatokat
és a teljes gépészeti rendszer villamos szerepét
kell vizsgálni.
Mit jelent a „gáz meó”?
A „gáz meó” köznyelvi megnevezés.
A kapcsolódó hivatalos folyamat
műszaki-biztonsági ellenőrzés lehet.
Hogy ebben milyen EPH-
vagy más villamos dokumentáció szükséges,
a konkrét gázprojekttől függ.
Mennyi ideig érvényes az EPH jegyzőkönyv?
Nincs minden EPH-dokumentációra
és minden projektre ráhúzható
egyetlen univerzális lejárati idő.
A dokumentum elfogadhatóságát
a vizsgálat célja,
az azóta történt rendszerátalakítások
és a dokumentumot kérő projekt követelményei alapján kell megítélni.
Ki készíthet villamos biztonsági minősítő dokumentumot?
Ha a feladat villamos biztonsági felülvizsgálatot
és minősítő dokumentum kiadását tartalmazza,
azt az adott feladathoz szükséges
villamos biztonsági felülvizsgálói képesítéssel rendelkező szakember végzi.
EPH jegyzőkönyv készítés
Ne a papírral kezdjük — előbb tisztázzuk, milyen műszaki állapotot kell igazolni.
Gázprojekt, EPH-rendszerhatár, meglévő kialakítás, szükséges mérések, esetleges javítás és visszaellenőrzés: ezekből áll össze a valódi EPH-vizsgálati és dokumentációs feladat.
