Új rendszer
Új épület vagy új tűzvédelmi rendszer
A tervezési alapból kell meghatározni, milyen oltóvízellátásra, lefedettségre, vízkivételi pontokra és hálózati teljesítményre van szükség.
Tűzvédelmi vízellátás · kivitelezés · teljesítményigazolás

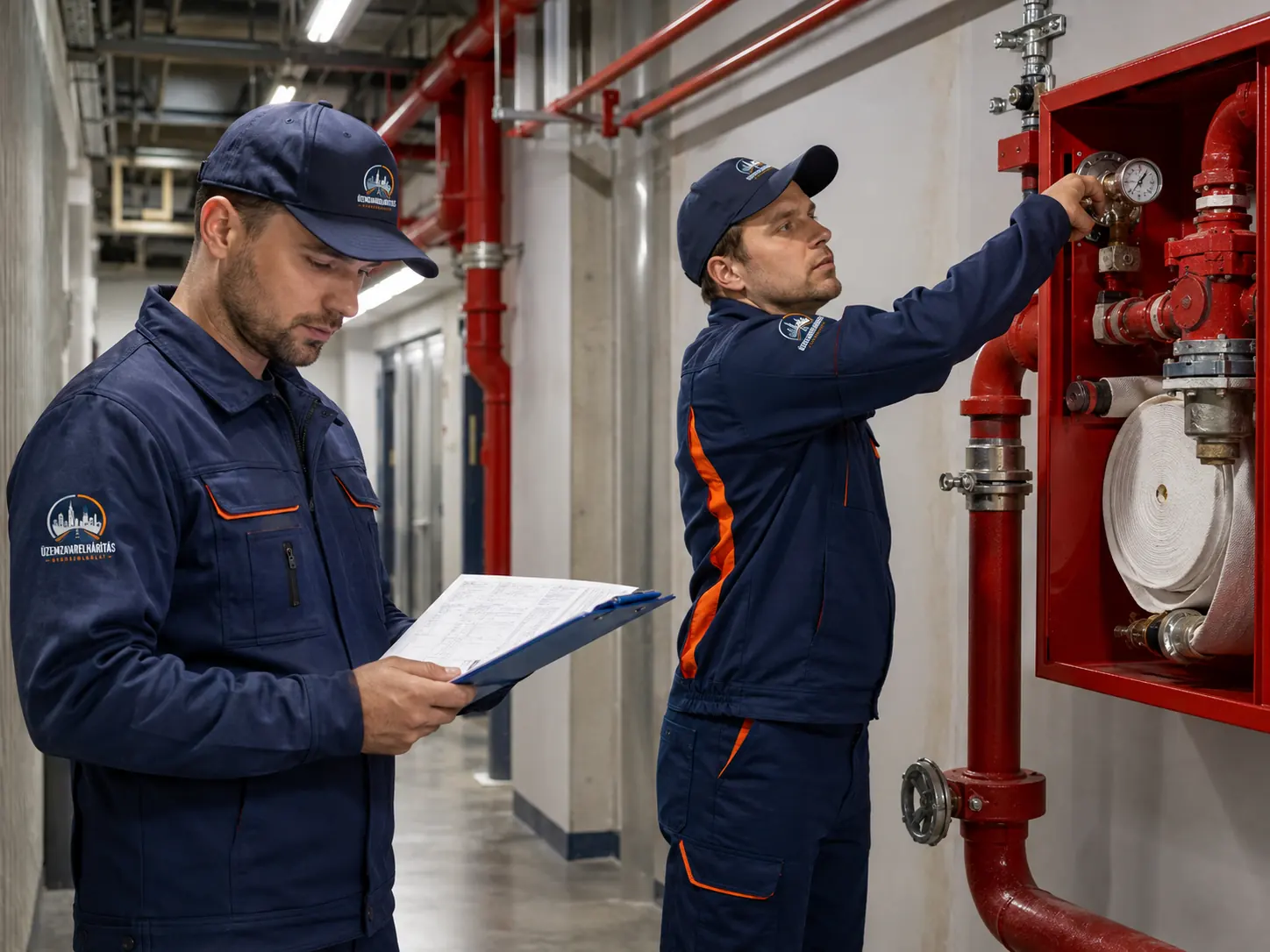

Tűzivíz-hálózat kiépítés fali tűzcsap-rendszerek és meglévő száraz felszállók rekonstrukciója
Új épület tűzivíz-hálózata készül, meglévő fali tűzcsap-rendszert kell rekonstruálni, vagy egy társasházi száraz felszálló műszaki rendezése vált szükségessé?
A tűzivíz-hálózat kialakítása nem a csőanyag kiválasztásával kezdődik. Előbb azt kell meghatározni, milyen tűzvédelmi funkciót kell az épületnek biztosítania, milyen oltóvízellátás áll rendelkezésre, mely tűzszakaszokat kell lefedni, és milyen teljesítményt kell a legkedvezőtlenebb vízkivételi ponton igazolni.
Új és meglévő rendszerek
Teljesítménymérés
Dokumentált átadás
Követelmény → hálózat → mérés → igazolás
Először a kiinduló állapotot kell tisztázni
Új tűzivíz-rendszer, meglévő nedves hálózat és meglévő száraz felszálló nem ugyanaz a projekt.
Meglévő nedves rendszer
Állapot és tényleges teljesítmény alapján döntünk
Szivárgás, korrózió, elégtelen kifolyási teljesítmény vagy más műszaki hiányosság esetén helyi javítás vagy rendszerszintű rekonstrukció lehet indokolt.
Meglévő száraz felszálló
Külön szabályozott meglévő rendszer
Nem egyszerű „üres acélcső”. Felülvizsgálati, átalakítási és kiváltási feltételeit külön kell kezelni.
A „száraz vagy nedves?” kérdés nem egyszerű technológiaválasztás. Előbb azt kell tisztázni, új rendszert tervezünk, vagy egy meglévő tűzvédelmi rendszer műszaki és szabályozási állapotát rendezzük.
Nem épülettípusból választunk rendszert
A tűzivíz-hálózatot a konkrét tűzvédelmi követelményből kell levezetni.
Önmagában az, hogy egy épület társasház, ipari ingatlan, iroda vagy intézmény, még nem adja meg a szükséges rendszer kialakítását.
01
Rendeltetés
Mire használják az épületet és milyen használati kockázatok kapcsolódnak hozzá?
02
Kockázati besorolás
Milyen tűzvédelmi kockázati jellemzőkkel kell számolni?
03
Tűzszakaszok
Milyen területeket kell önálló tűzvédelmi egységként kezelni?
04
Épületmagasság
A szintek és a legkedvezőtlenebb vízkivételi pont magassága is számít.
05
Védendő alapterület
A hálózatnak ténylegesen mely területeket kell lefednie?
06
Oltási koncepció és oltóvíz
Milyen tűzoltási funkcióhoz milyen vízellátást kell biztosítani?
A tűzivíz-hálózat nem egy épülettípushoz rendelt termék. Egy konkrét tűzvédelmi követelmény műszaki megvalósítása.
Szabályozási térkép
OTSZ, szabvány és TvMI nem ugyanazt a szerepet tölti be.
OTSZ
Kötelező tűzvédelmi követelményrendszer
Meghatározza azt a biztonsági szintet és követelményrendszert, amelyet az adott épület és rendszer esetében teljesíteni kell.
Műszaki követelmények
A konkrét rendszer műszaki megfelelési feltételei
A tervezett hálózat, termékek, szerelvények, vizsgálatok és teljesítmény igazolásának műszaki kerete.
TvMI
Önkéntesen alkalmazható műszaki irányelv
Olyan műszaki megoldásokat és módszereket mutat be, amelyek alkalmazásával az OTSZ által elvárt biztonsági szint teljesítése igazolható.
Egyenértékű megoldás
Nem egyetlen dokumentumból kell „kimásolni” a rendszert
Más műszaki megoldási út is alkalmazható, ha annak megfelelősége az adott projektben megfelelő módon igazolható.
A megfelelőség nem azt jelenti, hogy egy dokumentumból „kimásoljuk a megoldást”. A tervezett rendszernek az elvárt tűzvédelmi biztonsági szintet kell teljesítenie.
A rendszer valódi próbája
Egy tűzivíz-hálózatot nem a gépház mellett kell megítélni.
A hálózatnak nemcsak közvetlenül a betáplálási pont mellett kell megfelelőnek lennie. A tűzvédelmi funkciót a teljes védett rendszeren keresztül, a legkedvezőtlenebb vízkivételi helyen is biztosítani kell.
01
Oltóvízforrás
02
Betáplálás
03
Fővezeték
04
Felszálló / elosztás
05
Távoli tűzszakasz
06
Legkedvezőtlenebb tűzcsap
Mit mérünk?
A tűzeseti használathoz szükséges teljesítményt
A kifolyási nyomás, a vízhozam, az egyidejű működés és a hálózat legkedvezőtlenebb helyzete együtt ad értelmezhető képet a rendszer működéséről.
Mit bizonyít?
A hálózat valóban képes-e ellátni a tervezett tűzvédelmi funkciót?
A rendszer akkor értékelhető megfelelően, ha nemcsak a csőhálózat elkészültét, hanem a tényleges működési teljesítményt is vizsgáljuk.
A tűzivíz-hálózat teljesítményét a legkedvezőtlenebb pontja minősíti, nem az, hogy a rendszer elején mekkora nyomást mutat a műszer.
Két külön vizsgálati kérdés
Nyomáspróba és teljesítménymérés nem ugyanazt bizonyítja.
01 — Nyomáspróba
A hálózat szerkezeti és tömörségi állapotát vizsgálja
A konkrét vizsgálati eljárást a rendszer típusa, a projekt követelményei és az alkalmazandó műszaki előírások alapján kell meghatározni.
02 — Teljesítménymérés
A tűzvédelmi funkció tényleges működését vizsgálja
A kifolyási nyomás, vízhozam és szükséges egyidejűség azt mutatja meg, hogy a vízellátási lánc valóban képes-e a tervezett teljesítmény biztosítására.
A nyomáspróba azt vizsgálja, hogy a rendszer megfelelően viseli-e a vizsgálati állapotot. A teljesítménymérés azt, hogy tűzeseti használatkor valóban azt tudja-e, amit kell.
Fali tűzcsapok elhelyezése
A tűzcsapszekrény helyét nem az emeletszám, hanem a védendő terület határozza meg.
01
Tűzszakasz
02
Védendő terület
03
Megközelítési út
04
Tömlővezetés
05
Teljes lefedettség
Az, hogy egy fali tűzcsap fizikailag közel van egy helyiséghez, még nem jelenti automatikusan, hogy tűzvédelmi szempontból annak védelmére figyelembe vehető.
A hálózat több rendszer találkozási pontja
A fali tűzcsap-hálózat nem önálló csőrendszer az épületben.
01
Oltóvízforrás
Honnan érkezik a rendszer számára szükséges oltóvíz?
02
Rendelkezésre álló vízhozam
A forrás képes-e biztosítani a tervezett igényt?
03
Nyomási viszonyok
Eljut-e megfelelő hidraulikai teljesítmény a rendszer kritikus pontjaiig?
04
Nyomásfokozás
Ha a terv része, külön gépészeti és esetenként villamos függőségeket hoz létre.
05
Gépészeti nyomvonal
A felszállóknak és elosztóknak a teljes épülettel együtt kell elférniük.
06
Tűzszakaszhatárok
Az átvezetések tűzvédelmi kialakítását külön kezelni kell.
07
Fali tűzcsapok
A vízkivételi pont csak a teljes hálózat végpontja.
08
Mérési pontok
A teljesítményt később ellenőrizni és dokumentálni is tudni kell.
Egy megfelelő tűzcsapszekrény nem tudja kompenzálni a mögötte álló elégtelen oltóvízellátást.
Gépészeti átvezetés ≠ egyszerű faláttörés
Tűzgátló szerkezeten átvezetett hálózatnál az áttörés lezárása is a projekt része.
Milyen építményszerkezeten halad át a vezeték?
Milyen cső és szigetelés halad át rajta?
Milyen tűzállósági követelmény tartozik a szerkezethez?
Milyen minősített lezárási rendszer alkalmazható?
Nem minden átvezetéshez ugyanaz a mandzsetta, tömítőanyag vagy lezárási kialakítás tartozik. Az áttörést a konkrét tűzgátló szerkezethez és az átvezetett rendszerhez kell illeszteni.
Nem termékkatalógusból indulunk
A csőanyag és a kötéstechnika a tervezett rendszer követelményeiből következik.
Nyomás / teljesítmény
Csőméret
Nyomvonal
Tartószerkezet
Környezeti hatások
Kötési rendszer
Hornyolt, menetes, hegesztett vagy más szerelési rendszer csak akkor értelmezhető, ha előtte ismert a projekt műszaki követelménye.
A kivitelezés után jön a valódi kérdés

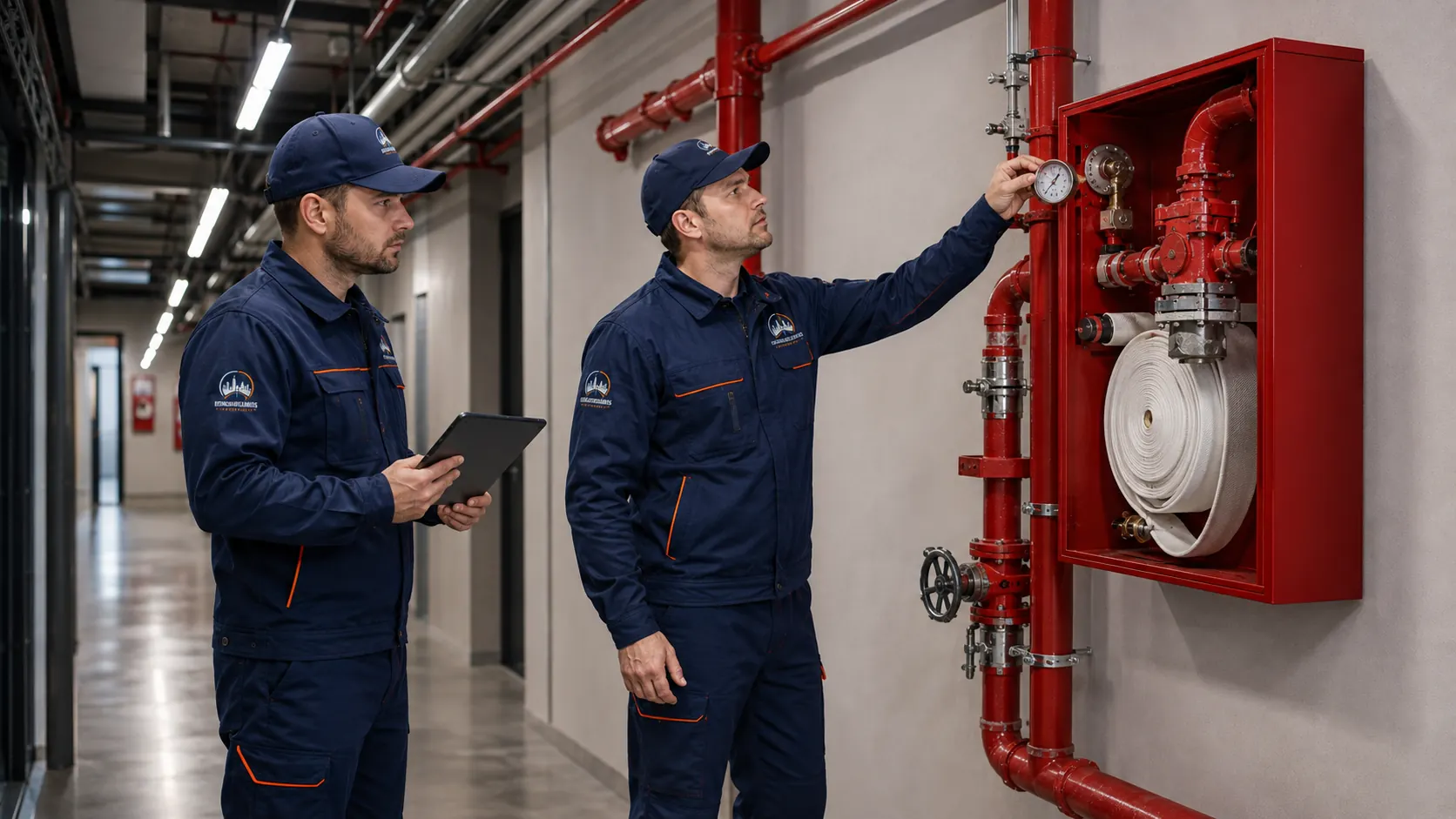

Kifolyási teljesítmény műszeres ellenőrzése
A vezeték elkészülte még nem bizonyítja, hogy a hálózat tudja azt, amire tervezték.
A tűzivíz-rendszer értékeléséhez a kivitelezett hálózatot a projekt követelményei szerint vizsgálni és mérni kell.
A mérési eredmény összeköti a tervben szereplő tűzvédelmi követelményt a ténylegesen elkészült rendszer működésével.
Elkészült → megmértük → tudjuk, mit teljesít.
A tűzivíz-hálózat projektfolyamata
Hogyan lesz a tűzvédelmi követelményből igazolhatóan működő rendszer?
Ennél a projektnél a tervezési alap, az oltóvízellátás, a hálózati kivitelezés és az átadási mérések ugyanannak a teljesítményláncnak a részei.
-
01
Projekt és meglévő állapot
Új épület, meglévő nedves hálózat vagy meglévő száraz felszálló?
-
02
Tűzvédelmi tervezési alap
Milyen követelmény vonatkozik az adott épületre, tűzszakaszokra és oltási koncepcióra?
-
03
Oltóvízellátás
Milyen vízforrás és milyen rendelkezésre álló hidraulikai feltétel adja a rendszer alapját?
-
04
Teljesítménykövetelmény
Milyen vízhozamot, nyomási viszonyt és egyidejű vízkivételt kell biztosítani?
-
05
Lefedettség
Mely tűzszakaszokat mely vízkivételi pontokkal kell ténylegesen lefedni?
-
06

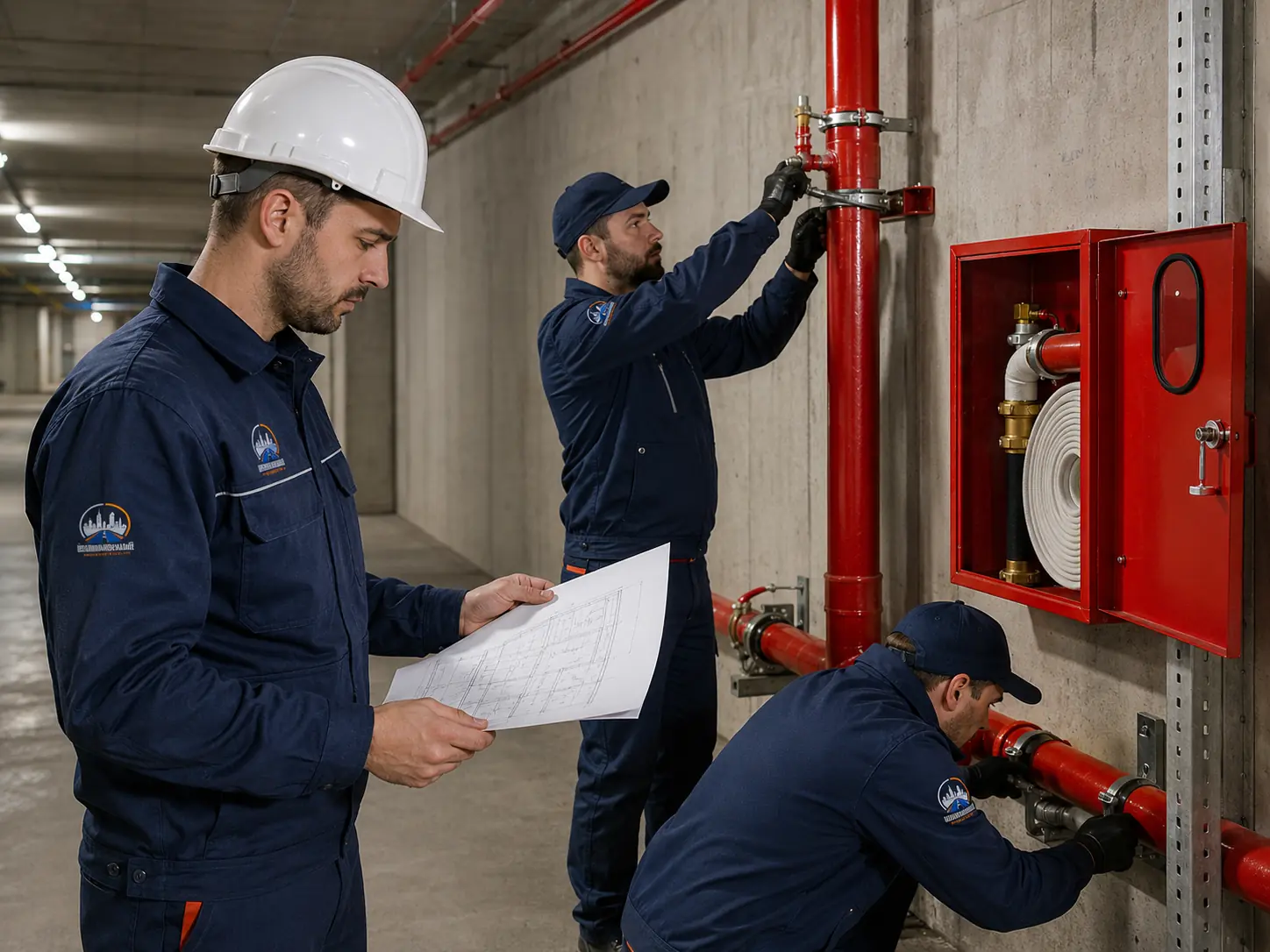

Nyomvonal és szakági koordináció
Felszállók, elosztók, gépészeti aknák, tartószerkezetek, tűzszakaszhatárok és más szakágak összehangolása.
-
07
Termék- és szerelési rendszer
Cső, idom, szelep, fali tűzcsap, tömlő, sugárcső és rögzítés a terv és az alkalmazandó követelmények szerint.
-
08
Kivitelezés
Vezetékhálózat, szerelvények, fali tűzcsapok, tűzgátló átvezetések és hozzáférhető rendszerpontok kialakítása.
-
09
Nyomáspróba
A rendszer típusához és az alkalmazandó műszaki eljáráshoz illeszkedő vizsgálat.
-
10
Teljesítménymérés
A legkedvezőtlenebb helyzet, a szükséges egyidejűség, a kifolyási nyomás és a vízhozam ellenőrzése.
-
11
Dokumentáció
Mérési eredmények, vizsgálati dokumentumok, kivitelezési iratok és a projekt által előírt igazolások rendezése.
-
12
Üzemeltetési átadás
Az üzemeltető számára a rendszer, a fő rendszerpontok, a dokumentáció és a további felülvizsgálati rend áttekinthetővé válik.
A tűzivíz-hálózat nem attól kész, hogy a vezeték és a tűzcsapszekrény a helyére került. Akkor kész, amikor a rendszer tűzvédelmi funkciója a szükséges vizsgálatokkal és dokumentációval igazolható.
Meglévő társasházi rendszerek
A meglévő száraz felszálló külön projektlogikát igényel.
A száraz felszálló alaphelyzetben nem vízzel ellátott fali tűzcsap-hálózatként működik: tűzesetkor a tűzoltóegység táplálja meg a rendszert. Ezért állapota, felülvizsgálata, nyomáspróbája és esetleges átalakítása külön kezelendő.
01
Meglévő rendszer
02
Korábbi felülvizsgálat
03
Műszaki állapot
04
Javítás / átalakítás
05
Kiváltási irány
Fontos különbség
A száraz rendszer ötéves nyomáspróbájának saját szabálya van
Ez a konkrét vizsgálati követelmény nem keverhető össze egy új nedves fali tűzcsap-hálózat használatbavétel előtti teljesítményvizsgálatával.
Átalakítás
A meglévő száraz felszálló nem bontható vagy alakítható át egyszerű gépészeti döntéssel
A projektet a meglévő rendszer tűzvédelmi státuszából, az alkalmazandó követelményekből és az adott esethez tartozó engedélyezési folyamatból kell kiindítani.
Ajánlatkérés előtt
Ennél a projektnél a rendelkezésre álló tűzvédelmi és mérési dokumentáció különösen értékes kiindulópont.
Projekt
Alapadatok
- Épület címe
- Új építés vagy meglévő épület
- Épület rendeltetése
- Szintek száma
- Projekt aktuális fázisa
Tűzvédelmi dokumentáció
Ami már rendelkezésre áll
- Tűzvédelmi terv vagy dokumentáció
- Épületgépészeti terv
- Alaprajz és tűzszakaszok terve, ha van
- Hatósági döntés vagy kötelezés, ha a projekt ebből indult
Meglévő rendszer
Műszaki előzmények
- Nedves fali tűzcsap vagy száraz felszálló
- Vízkivételi pontok száma
- Korábbi felülvizsgálati jegyzőkönyv
- Korábbi nyomáspróba vagy teljesítménymérés
- Ismert szivárgás, korrózió vagy egyéb hibajel
Kivitelezési kör
Mi lehet része a projektnek?
- Teljes új hálózat
- Felszállóvezeték vagy részleges rekonstrukció
- Fali tűzcsapok és kapcsolódó szerelvények
- Nyomásfokozás érintettsége
- Tűzgátló helyreállítás és bontási határ
Tűzivíz-projekt egyeztetése
Küldje el a rendelkezésre álló terveket, jegyzőkönyveket és projektadatokat, hogy az első egyeztetésben meghatározható legyen a tűzvédelmi projekthatár és a szükséges következő műszaki lépés.
Gyakori kérdések
Amit egy tűzivíz-hálózati projekt előtt érdemes tisztázni
Minden társasházban kötelező fali tűzcsap-hálózatot kialakítani?
Nem.
A szükséges tűzivíz-rendszert
az épület rendeltetése,
magassága,
tűzszakaszai,
kockázati jellemzői
és más tűzvédelmi követelményei alapján kell meghatározni.
Mi a különbség a száraz felszálló és a nedves fali tűzcsap-hálózat között?
A száraz felszálló alaphelyzetben
nem biztosít közvetlenül vizet a vízkivételi ponton;
a rendszert tűzesetkor a tűzoltóegység táplálja meg.
A nedves fali tűzcsap-hálózat
vízzel ellátott rendszer.
Új projekt esetén azonban
a rendszer típusát nem egyszerű választás,
hanem a tűzvédelmi követelmény határozza meg.
Elbontható egy régi száraz felszálló, ha a társasház már nem akarja használni?
Nem kezelhető egyszerűen használaton kívüli vízcsőként.
A meglévő száraz felszálló
átalakításának,
kiváltásának
és elbontásának
külön tűzvédelmi feltételei vannak,
ezért a konkrét projektet ezek alapján kell előkészíteni.
A tűzvédelmi hatóság végzi a hálózat nyomáspróbáját?
A fali tűzcsap-hálózat használatbavétele előtt
a szükséges nyomáspróbát
és teljesítménymérést
a kivitelezési folyamat részeként kell elvégezni vagy elvégeztetni,
az eredményeket pedig
az adott eljárás szerint dokumentálni és igazolni kell.
Ugyanaz a nyomáspróba vonatkozik minden tűzivíz-hálózatra?
Nem.
A vizsgálati eljárást
a rendszer típusa
és az alkalmazandó műszaki követelmények határozzák meg.
A meglévő száraz felszálló
időszakos nyomáspróbája például
nem azonos
egy új nedves fali tűzcsap-hálózat
használatbavétel előtti teljesítményvizsgálatával.
Kötelező a TvMI alkalmazása?
Nem.
A TvMI alkalmazása önkéntes műszaki megfelelési út.
Más műszaki megoldás is alkalmazható,
ha az elvárt tűzvédelmi biztonsági szint teljesítése
megfelelő módon igazolható.
A megfelelő csőanyag önmagában garantálja a megfelelő tűzivíz-rendszert?
Nem.
A csőanyag csak egy rendszerelem.
A hálózatnak együtt kell teljesítenie
az oltóvízellátási,
hidraulikai,
lefedettségi,
nyomvonal-,
szerelési
és tűzvédelmi követelményeket,
majd ezt a szükséges vizsgálatokkal is igazolni kell.
Mi történik, ha a legkedvezőtlenebb tűzcsapnál nincs megfelelő teljesítmény?
Ilyenkor nem elegendő
pusztán a tűzcsapszekrényt vagy egyetlen szerelvényt hibásnak tekinteni.
Meg kell határozni,
hol korlátozódik a rendszer teljesítménye:
az oltóvízellátásnál,
a betáplálásnál,
a vezetékhálózatban,
nyomásfokozásnál
vagy más rendszerelemnél.
Tűzivíz-hálózati projekt
A projektet ne a csővel kezdjük — előbb határozzuk meg, mit kell a rendszernek bizonyíthatóan teljesítenie.
Új rendszer, meglévő fali tűzcsap-hálózat vagy társasházi száraz felszálló esetén az első műszaki egyeztetésben áttekinthető a meglévő dokumentáció, a tűzvédelmi projekthatár, a rendelkezésre álló oltóvíz és a szükséges kivitelezési irány.
