Rendszeresen csökken a nyomás
Ha nincs látható víz, rejtett vízveszteség is felmerülhet, de előbb a teljes nyomástartási és vízvesztési képet kell elkülöníteni.
Fűtésszerelő gyorsszolgálat
Fűtési szivárgás keresés nyomásesés és rejtett vízveszteség esetén
Rendszeresen csökken a fűtési rendszer nyomása, utántöltésre van szükség, de sehol nem látszik, hol távozik a víz?
A visszatérő nyomásesés fontos tünet, de önmagában még nem bizonyít rejtett csőszivárgást. Először azt kell meghatározni, hogy valóban vizet veszít-e a rendszer, majd egyre kisebb hibahatárra szűkíteni az érintett kört és vezetékszakaszt.
Fűtési vízveszteség behatárolása
Mit tapasztal?
A nyomásesés mellett jelentkező tünet megmutatja, merre érdemes először keresni.
Nedvesség vagy vízfolt jelent meg
A nedvesedés fontos támpont, de a látható folt helye nem feltétlenül azonos a csőhiba pontos helyével.
Padlófűtési kör veszít nyomást
Több körből álló rendszernél először azt kell meghatározni, melyik körhöz köthető a veszteség, és csak ezután érdemes a konkrét hibahelyet keresni.
Máshol jelenik meg a víz
A víz a padlóban, födémben vagy más szerkezeti rétegben elmozdulhat, ezért a vizesedés helyéből önmagában nem következik a hibás cső pontos helye.
Felfűtéskor erősen megváltozik a nyomás
Ilyenkor nem csak rejtett csőhibát kell keresni: a rendszer nyomástartásának működése és a hozzá tartozó biztonsági elemek is vizsgálati irányt jelenthetnek.
Az első hibahatár
A leeső nyomás fontos tünet — de még nem maga a diagnózis.
01
Látható vízveszteség
Radiátornál, szelepnél, csatlakozásnál, csővezetéknél vagy más hozzáférhető ponton egyértelműen megjelenik a fűtési víz.
02
Rejtett hálózati vízveszteség
A rendszer nyomása visszatérően csökken, de a hozzáférhető csöveknél és szerelvényeknél nem látható a hibaforrás. Ilyenkor falban, padlóban vagy más takart nyomvonalon futó csőszakasz vizsgálata is szükségessé válhat.
03
Nyomástartási és biztonsági oldal
A nyomás viselkedését a tágulási rendszer és a biztonsági szelep működése is befolyásolja. Ezeket a lehetőségeket is el kell választani a tényleges hálózati szivárgástól.
04
A hőtermelő környezete
Bizonyos nyomásvesztési problémák a hőtermelőhöz tartozó hidraulikai vagy biztonsági komponensek környezetében jelentkezhetnek, nem az épület rejtett fűtési csőhálózatában.
Először azt kell bizonyítani, hogy hol veszít a rendszer — csak utána érdemes a padló vagy a fal alatt hibapontot keresni.
Hasznos információ a bejelentéshez
A nyomás változásának módja sokat elárul — szerelés nélkül.
Milyen gyakran kell utántölteni?
Egyszeri változásról van szó, vagy napok, hetek alatt rendszeresen visszatér a nyomásvesztés?
Hogyan változik felfűtéskor?
Érdemes feljegyezni, hogy felfűtés közben jelentősen emelkedik-e, majd lehűléskor erősen visszaesik-e a kijelzett érték.
Látható valahol víz?
Radiátor, szelep, osztó-gyűjtő, hozzáférhető cső és a hőtermelő környezetében is fontos támpont a látható nedvesség.
Hol jelent meg nedvesedés?
Padló, fal, lábazat, mennyezet vagy alsó szint? A hely fontos támpont, de nem feltétlenül maga a hibapont.
Egy vagy több fűtési kör érintett?
Padlófűtésnél vagy többzónás rendszernél fontos információ lehet, hogy a probléma egy konkrét körhöz köthető-e.
A szivárgáskeresés logikája
Nem rögtön a padlón keresünk egy pontot — először egyre kisebb hibahatárt határozunk meg.
01
Teljes rendszer
Valóban a fűtési rendszer veszít nyomást?
02
Rendszerhatár
Hőtermelő-környezet vagy fűtési hálózat?
03
Kör vagy ág
Többkörös rendszernél melyik szakasz veszít?
04
Nyomvonal
Melyik szerkezeti zónában fut az érintett vezeték?
05
Hibapont
Hol indokolt a célzott feltárás és javítás?
A jó szivárgáskeresés célja nem a „bontás nélküli csoda”, hanem a felesleges bontás lehető legnagyobb csökkentése.
A hibához választott mérés
Nincs egyetlen műszer, amely minden rejtett fűtési szivárgást ugyanúgy megtalál.

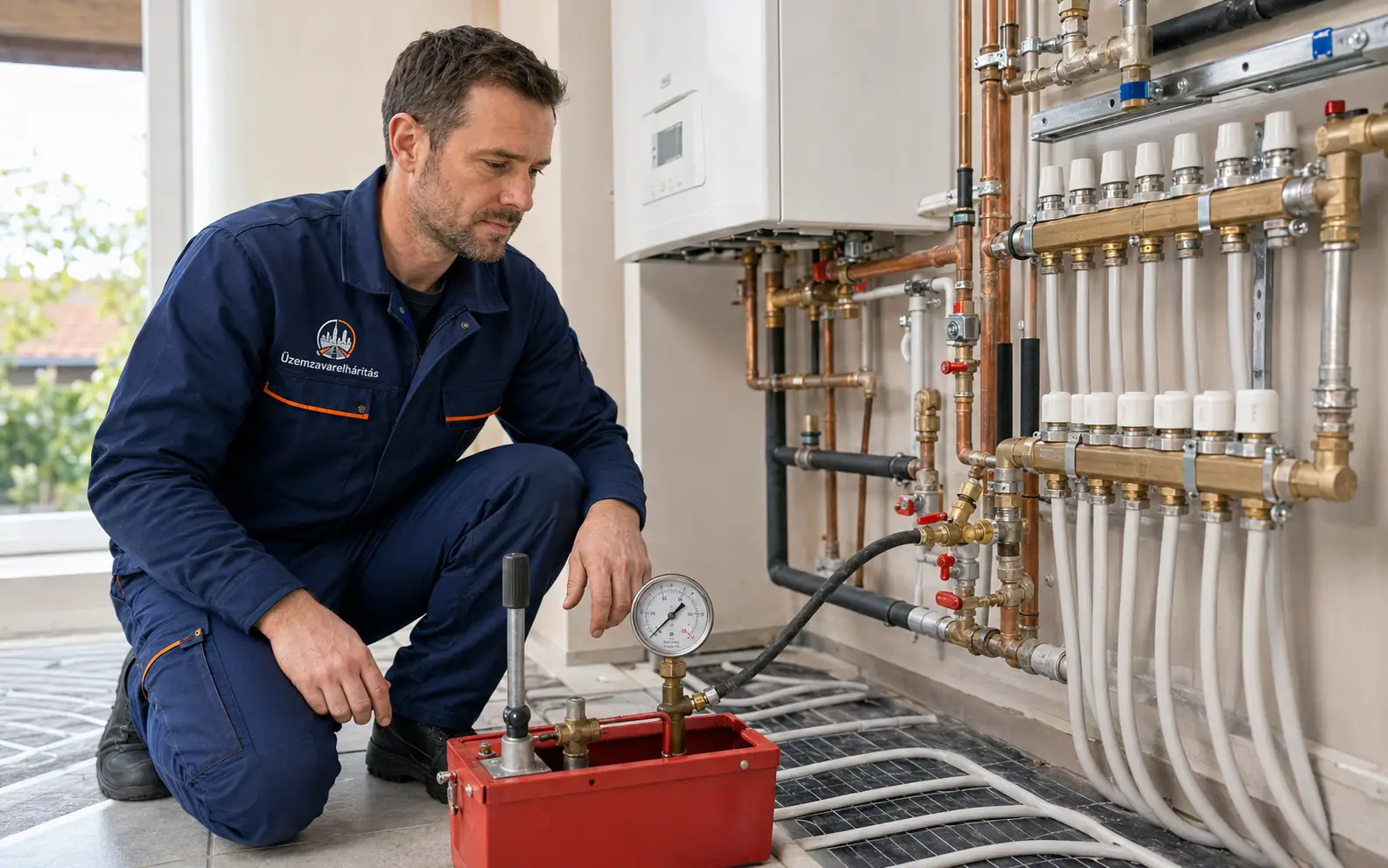

Nyomásfigyelés és szakaszolás
Ha a rendszer kialakítása lehetővé teszi, az egyes körök vagy hálózatrészek elkülönítése segíthet meghatározni, melyik szakasz veszít.

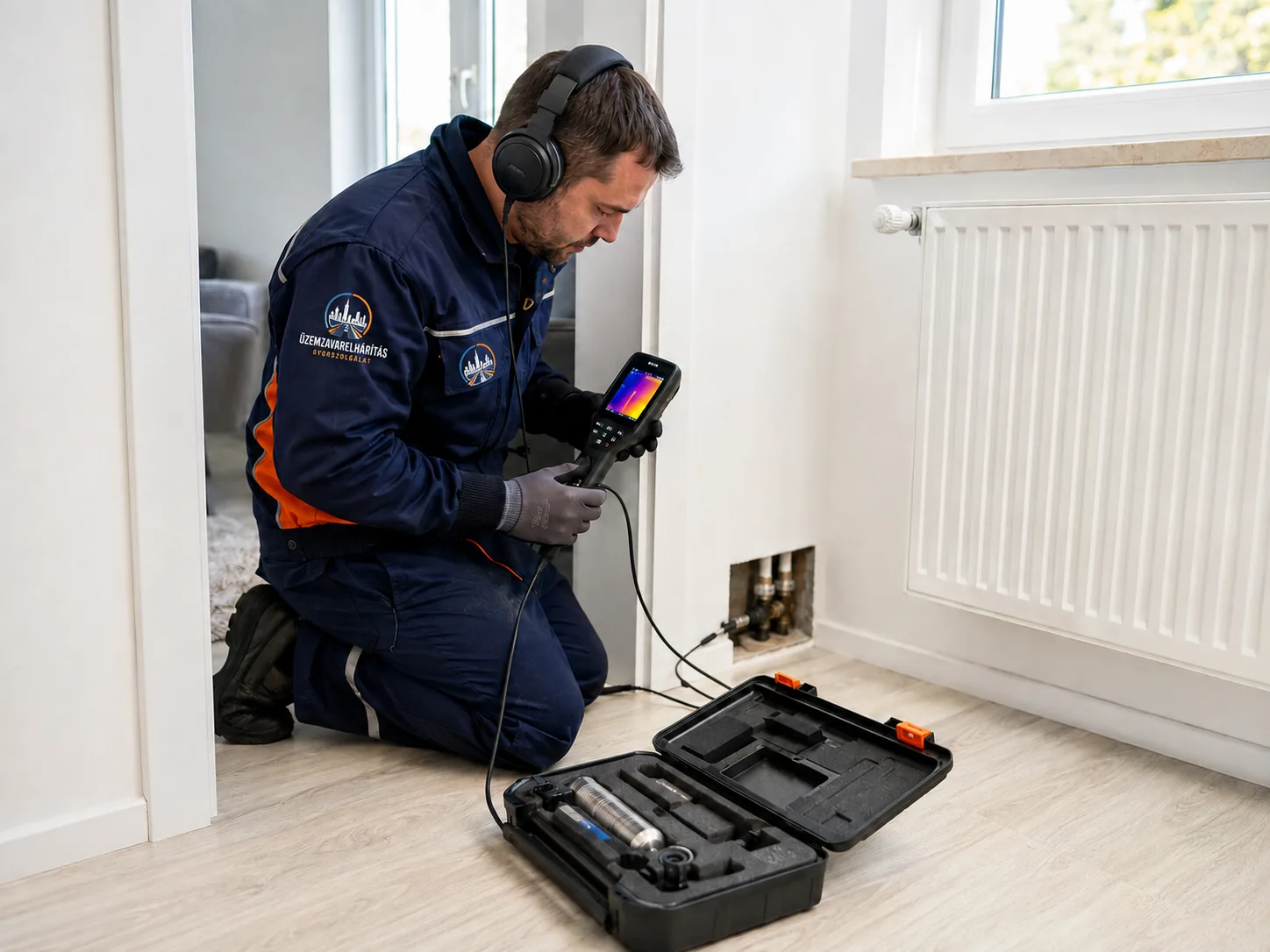

Hőkamerás vizsgálat
Működő, megfelelő hőmérséklet-különbséget adó fűtési rendszernél a hőkamera segíthet megjeleníteni a cső nyomvonalát és rendellenes hőmintázatokat.
A hőkamera nem „látja a vizet” a betonban: a felületi hőmérséklet-különbségeket mutatja.

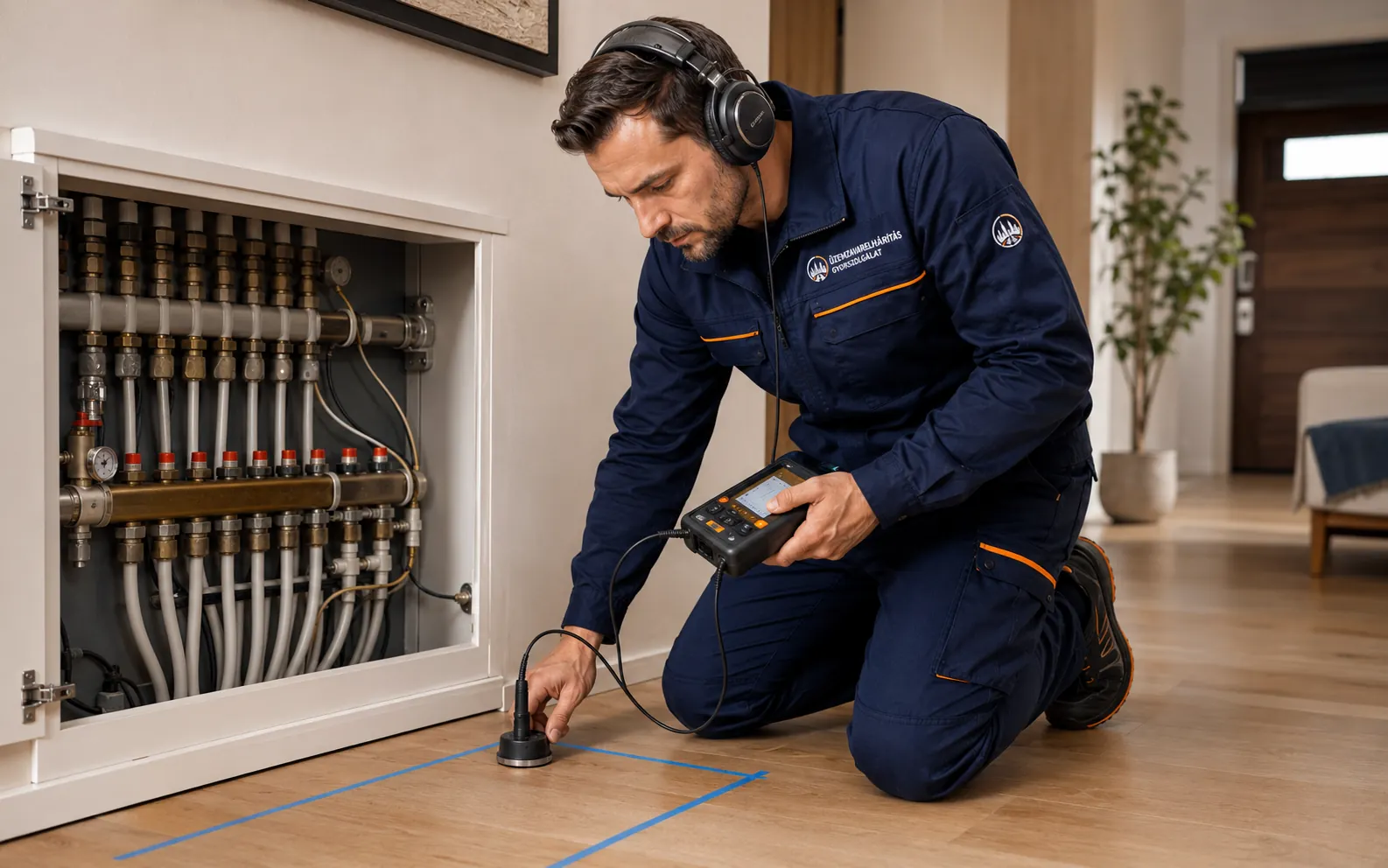

Akusztikus keresés
Bizonyos nyomás alatti szivárgásoknál a kiáramlás által keltett zaj akusztikus műszerrel is vizsgálható.
Jelzőgázas vizsgálat
Olyan esetben, amikor a vízzel végzett vizsgálat nem ad megfelelő lokalizációt, alkalmas rendszernél jelzőgázas módszer is alkalmazható.
A megfelelő vizsgálati módszert a rendszer kialakítása, a hiba jellege és az addig kapott eredmények határozzák meg.
Hőkép ≠ automatikus hibahely
Egy szokatlan meleg vagy hideg folt támpont lehet — de önmagában nem bizonyít csőrepedést.
Padlóban vagy falban futó meleg fűtési vezeték a felületen is létrehozhat felismerhető hőmintázatot. Szivárgásnál a környezet hőeloszlása megváltozhat.
Hasonló eltérést azonban a cső nyomvonala, a szerkezet, a hőszigetelés vagy más környezeti hatás is okozhat. Ezért a termográfiai kép a hibakeresés egyik bizonyítéka, nem önmagában a végső diagnózis.
Előbb szűkítés, utána feltárás
Rejtett vezetékhiba behatárolása
A cél nem az egész burkolat megbontása, hanem a javításhoz szükséges terület lehető legjobb behatárolása.
Rejtett vezetékhibánál a vizsgálat egyre kisebb területre szűkíti a feltételezett hibahelyet.
A pontosíthatóság mindig függ a cső nyomvonalától, a burkolat és szerkezet kialakításától, a szivárgás jellegétől és az alkalmazható mérési módszertől.
A hibakeresés menete
Hogyan lesz a visszatérő nyomásesésből behatárolt javítási feladat?
A hibakeresés nem a burkolat megbontásával indul. Először a nyomásvesztés jellegét, majd a rendszerhatárt és az érintett szakaszt szűkítjük.
-
01
Nyomásviselkedés és tünet
Milyen gyorsan csökken, hogyan változik felfűtéskor, és látható-e valahol víz?
-
02
Nem hálózati okok elkülönítése
A nyomástartás, a biztonsági szelep és a hőtermelő környezetének vizsgálata.
-
03
Rendszerszakasz behatárolása
Ha a vízveszteség a fűtési hálózathoz köthető, melyik kör vagy hálózatrész érintett?
-
04
Célzott műszeres lokalizáció
Az adott helyzethez megfelelő mérési módszerrel tovább szűkíthető a feltételezett hibahely.
-
05
Feltárási és javítási irány
Meghatározható, hol indokolt helyi feltárás, milyen javítás szükséges, és a munka helyi hibaelhárítás marad-e.
A bontás nem a hibakeresés első lépése — a feltárásnak már egy előzetesen leszűkített hibaterületet kell követnie.
Roncsolásmentes vizsgálat
A hiba keresése sokszor történhet bontás nélkül — a cső javítása ettől még igényelhet célzott feltárást.
A műszeres szivárgáskeresés célja, hogy a hibahelyet minél jobban behatárolja még a burkolat vagy szerkezet megbontása előtt.
Ha azonban a hibás cső falban, aljzatban vagy más takart helyen fut, a tényleges javításhoz helyi hozzáférésre lehet szükség.
Hol van a hiba határa?
Nem minden fűtési vízveszteség igényel rejtett szivárgáskeresést.
Csöpög a radiátor, a szelep vagy a csatlakozás
Ha egyértelműen látható, hogy maga a radiátor vagy valamely helyi szerelvénye folyik, a hibaforrás már azonosított.
Csökken a nyomás, de nem tudni, hol távozik a víz
Ilyenkor a hibaforrás még nincs lokalizálva, ezért a rendszer fokozatos behatárolása szükséges.
Fűtési szivárgáskeresés
A nyomás stabil, de nincs megfelelő fűtés
Ilyenkor nem a vízveszteség, hanem a hőtermelés, keringés vagy elosztás kerül előtérbe.
Visszatérő tünet
A rendszer ismételt utántöltése nem helyettesíti a nyomásvesztés okának feltárását.
Ha a fűtési rendszert rendszeresen újra kell tölteni, az már önmagában olyan tünet, amelyet érdemes kivizsgálni. Hibabejelentésnél hasznos információ, hogy milyen gyakran van szükség utántöltésre, és mennyi idő alatt tér vissza a nyomásvesztés.
Fűtési szivárgás
Visszatérően csökken a nyomás, de nem látható, hol távozik a víz?
A nyomásviselkedés, a rendszer kialakítása és a látható tünetek alapján meghatározható, milyen hibakeresési irány szükséges.
Kapcsolódó hibaelhárítás
Ha a hibaforrás már látható, vagy nincs vízveszteség, más fűtésszerelési irány segít tovább.
Fűtésszerelő gyorsszolgálat
Gyakori kérdések
Amit fűtési szivárgásnál érdemes tudni
Miért csökken a fűtési rendszer nyomása, ha sehol sem látok vizet?
Rejtett csőszivárgás is lehet az oka,
de a nyomásesés önmagában ezt még nem bizonyítja.
A látható rendszer-szivárgások mellett
a hőtermelő környezetét,
a biztonsági szelepet
és a rendszer nyomástartását is vizsgálni kell,
mielőtt takart csőhibát feltételezünk.
Megtalálható a padlófűtés szivárgása a teljes burkolat felbontása nélkül?
Sok esetben a hibakeresés
jelentős bontás nélkül leszűkítheti
az érintett kört és a feltételezett hibahelyet.
Ehhez a rendszer kialakításától függően
nyomásvizsgálat, hőkamera,
akusztikus vagy jelzőgázas módszer is használható.
A tényleges pontosság azonban
mindig a konkrét szerkezettől és hibától függ.
A hőkamera pontosan megmutatja, hol folyik a víz?
Nem közvetlenül.
A hőkamera a felület hőmérséklet-különbségeit mutatja.
Egy rendellenes hőminta segíthet
a hibahely behatárolásában,
de más okból is kialakulhat,
ezért az eredményt a többi vizsgálati adattal együtt kell értékelni.
Mit jelent, ha felfűtéskor nagyon megemelkedik, lehűléskor pedig visszaesik a nyomás?
A fűtési víz hőmérsékletével együtt
bizonyos nyomásváltozás természetes.
Feltűnően nagy ingadozásnál azonban
a rendszer nyomástartását,
köztük a tágulási tartály működését
is ellenőrizni kell.
Érdemes szivárgástömítő folyadékot használni?
Nem minden szivárgás és nem minden fűtési rendszer
kezelhető ugyanazzal a megoldással.
Léteznek zárt fűtési rendszerekhez
gyártott belső szivárgástömítő termékek,
de alkalmazhatóságukat a szivárgás mérete,
a rendszer kialakítása,
a hőtermelő és a gyártói előírások alapján kell megítélni.
Ismeretlen eredetű vagy jelentősebb
nyomásvesztésnél a tömítőanyag
nem helyettesíti a hiba okának feltárását.
Csöpög a radiátor. Ide tartozik a hiba?
Ha egyértelműen látható, hogy a radiátorszelep, csatlakozás vagy radiátortest szivárog, a hibaforrás már helyileg azonosított, ezért a radiátorhiba-javítási irány megfelelőbb. Ha csak a nyomásvesztés ismert, de a víz távozásának helye nem, szivárgáskeresésre lehet szükség.
Radiátor-hiba
Fűtési szivárgás
Ha csökken a fűtési rendszer nyomása, először derüljön ki: valóban vizet veszít a rendszer, és ha igen, hol?
Visszatérő nyomásesés, ismeretlen eredetű vízveszteség, rejtett fűtési vezeték vagy padlófűtési kör hibájának gyanúja esetén telefonon és online is jelezheti a problémát.
